Sigurnosni ventil diferencijalnog tlaka

von Caleffi

Artikelnummer CUV34100

32,85 € - 32,85 €

32,85 €

32,85 € - 32,85 €

32,85 €

Verfügbarkeit:

Geringer Bestand

Die Produktbeschreibung wird aktuell ergänzt. Bei Fragen zu Einsatzbereich, Auslegung oder Kompatibilität hilft dir unser Fachteam gerne weiter.

Fachhandel für Heiztechnik

Technische Beratung für Heiztechnik & Systemkomponenten
Sichere Zahlung
Paket- oder Speditionsversand je nach Produktart

Beschreibung

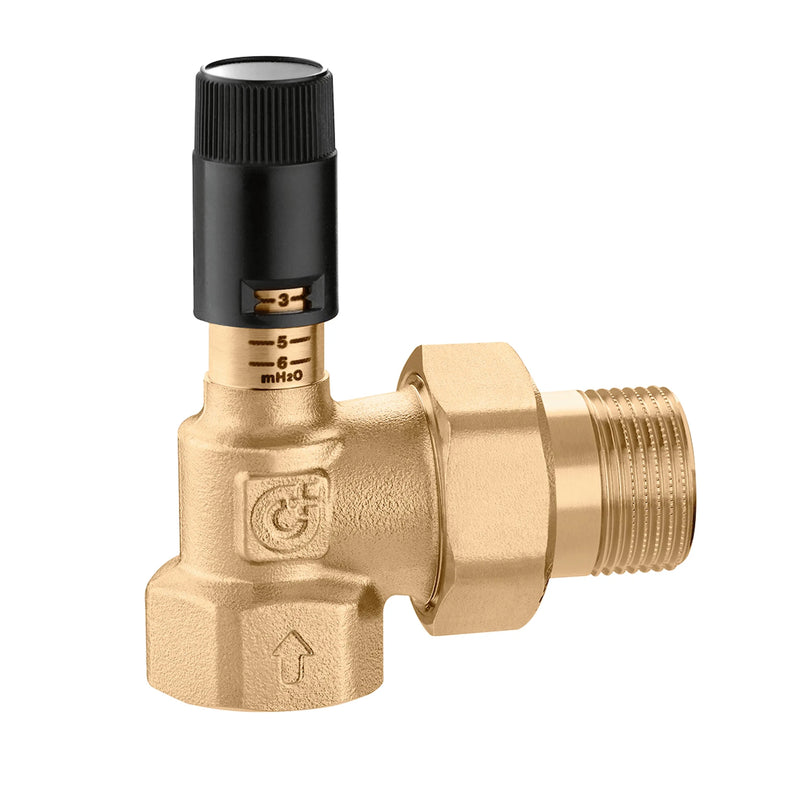

Preljevni ventil diferencijalnog tlaka — podesiv sa skalom

Tehnički podaci

Maksimalni radni tlak: 10 bara. Prosječni temperaturni raspon: 0–100 °C. Maksimalni sadržaj glikola: 30%. Medij: Voda i otopine glikola.

funkcija

Premosni ventil diferencijalnog tlaka osigurava kontrolirani povrat protoka u sustavima s promjenjivim stanjima potrošača. Ograničava diferencijalni tlak koji stvara pumpa i vraća višak volumena proporcionalno broju zatvorenih potrošača.

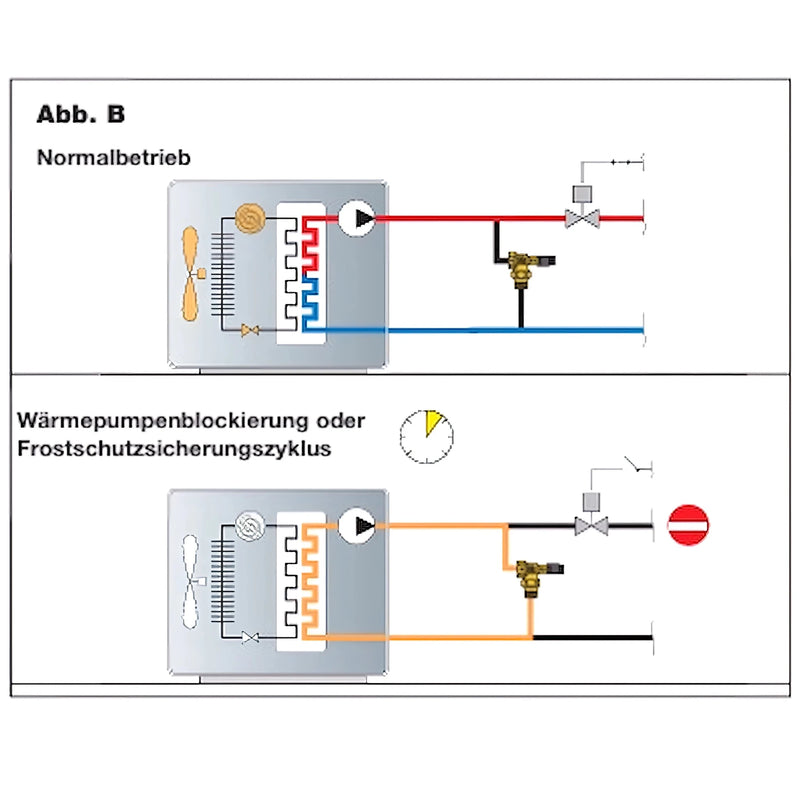

Posebno u sustavima s toplinskim pumpama ili cirkulacijskim pumpama s reguliranom brzinom, ventil osigurava potrebnu minimalnu brzinu protoka potrebnu za ispravan rad stroja i sprječavanje kvarova i pregrijavanja.

Podesivost i rad

Kontinuirano podešavanje putem vidljive skale omogućuje preciznu prilagodbu izračunatim tlačnim uvjetima sustava. Tijekom puštanja u pogon, podešavanje treba izvršiti na temelju karakteristične krivulje pumpe i željenog ograničenja diferencijalnog tlaka.

Fino podešavanje tijekom rada omogućuje optimizaciju ponašanja sustava pod promjenjivim opterećenjima; postavke se zapisuju za kasnija kontrolna mjerenja.

Prednosti

Zaštita pumpe i upravljačkih komponenti ograničavanjem maksimalnog diferencijalnog tlaka, smanjenjem razine buke i duljim vijekom trajanja sustava. Stabilniji hidraulički uvjeti poboljšavaju ponašanje i učinkovitost regulacije.

Upute za montažu i održavanje

Ventil treba ugraditi na prikladno mjesto u povratnom vodu, dostupno za pregled i podešavanje. Sito uzvodno od ventila povećava radnu pouzdanost i smanjuje habanje.

Preporučuju se redoviti vizualni i funkcionalni pregledi, kao i provjere sadržaja glikola i brtvi. U slučaju smrzavanja moraju se poduzeti odgovarajuće zaštitne mjere.

Područja primjene

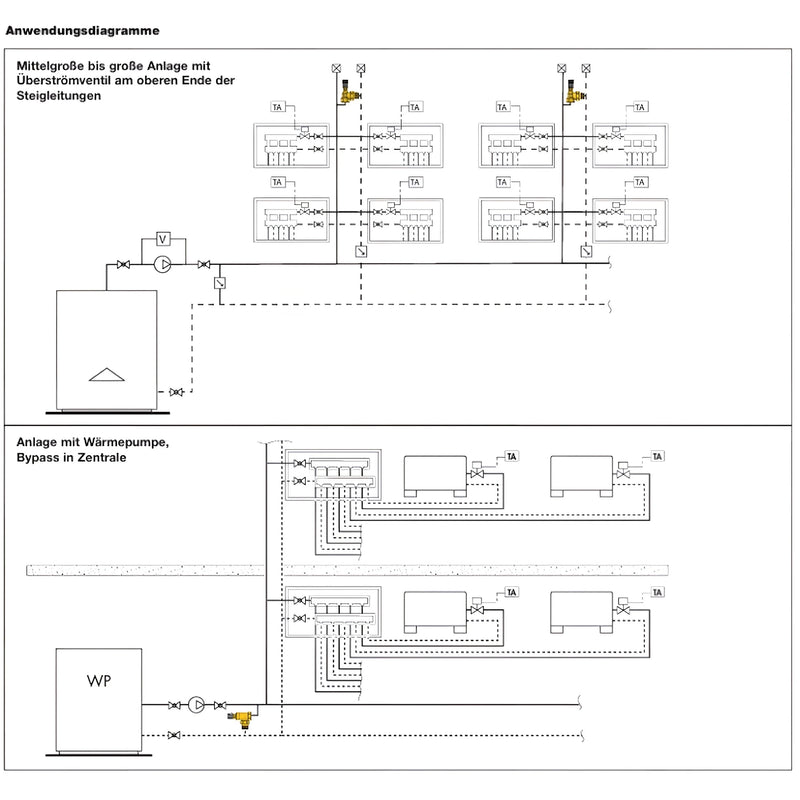

Pogodno za sustave grijanja, hlađenja i toplinskih pumpi s promjenjivim protocima. Posebno korisno u sustavima s više potrošača, aktuatora ili pumpi s reguliranom brzinom kako bi se osiguralo minimalno ograničenje protoka i tlaka.

Tehnički podaci

Maksimalni radni tlak: 10 bara
Raspon srednje temperature: 0–100 °C
Maksimalni sadržaj glikola: 30%
Sredstva: Voda, otopine glikola
Podešavanje: 10–60 kPa (1–6 m w.s. )

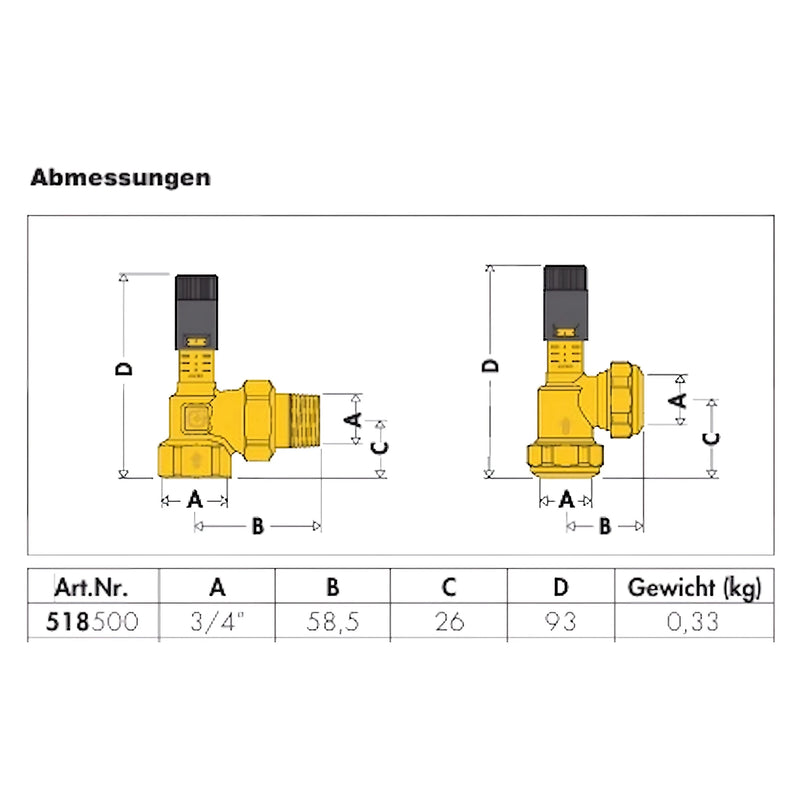

Veze:
- 3/4” ženski navoj (ISO 228-1) za muški navoj s vijčanim spojem
