Eau chaude avec élément chauffant photovoltaïque

Eau chaude produite par l'électricité solaire photovoltaïque

Comment ça marche :

1. Excédent d'électricité :
Le système photovoltaïque produit souvent plus d'électricité que celle directement consommée dans le foyer, surtout en cas d'ensoleillement.

2. Élément chauffant :
L'électricité excédentaire est dirigée vers un élément chauffant situé dans le réservoir d'eau chaude.

3. Conversion de chaleur:
L'élément chauffant convertit l'électricité en chaleur et réchauffe l'eau du réservoir de stockage.

Réservoir d'eau chaude de 100 litres ETWS

Le réservoir d'eau chaude Le chauffe-eau instantané de 100 litres allie technologie de pointe et grande fiabilité pour la production d'eau chaude sanitaire. Un échangeur de chaleur haute performance d'une surface de 1,2 m² exploite l'énergie thermique de votre système solaire thermique ou de votre chaudière et chauffe jusqu'à 180 litres d'eau chaude sanitaire de manière confortable et économique.

Un revêtement en émail de haute qualité à l'intérieur du réservoir de stockage, associé à une anode en magnésium de dimensions généreuses, assure une protection anticorrosion durable. Grâce à l'isolation intégrée en polyuréthane, les pertes de chaleur restent faibles (seulement 28 W de dissipation de puissance) et la température est maintenue jusqu'à un maximum de 95 °C.

Module solaire photovoltaïque bifacial haute performance Trina Vertex S+

Le module Trina Vertex S+ offre une puissance de crête de 435 Wc et affiche un rendement parmi les meilleurs du marché (21,8 %). Grâce à sa conception bifaciale à double vitrage, l'éclairage frontal et arrière est optimisé, ce qui augmente la production d'énergie jusqu'à 85 %.

Sa construction robuste, avec une résistance à la compression de 5 400 Pa à l'avant et de 4 000 Pa à l'arrière, garantit une résistance maximale à la grêle, à la neige et au vent. Mesurant 1 762 mm de long, 1 134 mm de large et pesant 21,8 kg, ce module est polyvalent et convient aux toitures résidentielles et commerciales.

Élément chauffant de 1,5 kW pour un soutien fiable

Le 1,5 kW élément chauffant électrique Fabriqué en acier inoxydable de haute qualité, il permet un contrôle précis de la température entre 5 °C et 75 °C grâce à un thermostat intégré. Une hystérésis à l'allumage de 7 à 10 °C garantit des températures stables et minimise les cycles de commutation.

Grâce à sa protection antigel et à son limiteur de température de sécurité à 93 °C, l'élément chauffant peut être utilisé en toute sécurité même par temps froid. Sa longueur d'installation compacte de 300 mm, son indice de protection IPX4 et sa pression de service jusqu'à 10 bars en font le complément idéal pour… Réservoirs d'eau chaude et systèmes solaires photovoltaïques.

Données techniques

Spécifications techniques du réservoir d'eau chaude de 100 litres

• Volume : 100 litres
• Surface d'échange thermique : 1,2 m²
• Capacité de l'échangeur de chaleur : 5,27 litres
• Raccordements d'arrivée et de retour de chauffage : 3/4" AG
• Raccordements d'alimentation et de retour d'eau chaude sanitaire : 3/4" AG
• Connexion de circulation : 3/4" AG
• Connexion de l'anode en magnésium : 1 1/4" IG
• Raccordement pour chauffage électrique : 1 1/2" IG
• Isolation thermique : mousse de polyuréthane (PUR)
• Température maximale de fonctionnement du réservoir de stockage : 95 °C
• Pression de service maximale du réservoir de stockage/échangeur de chaleur : 6 bar
• Température de fonctionnement maximale de l'échangeur de chaleur : 100 °C
• Perte : 28 watts
• Dimensions avec isolation (diamètre x hauteur) : 625 x 770 mm
• Poids (à vide) : 64 kg

Caractéristiques techniques de l'élément chauffant en un coup d'œil

• Puissance de chauffage : 1,5 kW
• Plage de température : 5-75°C
• Hystérésis à l'allumage : 7-10 °C
• Longueur d'installation : 300 mm
• Longueur non chauffée : 70 mm
• Limiteur de température de sécurité : 93 °C
• Raccordement : filetage mâle 1 1/2"
• Max.Pression de service : 10 bar
• Indice de protection : IPX4
• Matériau de la résistance chauffante : Alliage 825
• Matériau du boîtier : plastique, blanc
• Alimentation : 230 V/16 A, monophasée
• Câble de connexion : 1,5 mètre avec prise Schuko

Module de données techniques

• Rendement du module : 21,8 %
• Nombre de cellules : 144
• Type cellulaire : monocristallin
• Technologie : bifaciale
• Longueur du câble : 1 100 mm (+)/1 100 mm (-)
• Système de connecteurs : MC4-EVO2
• Couleur du cadre : noir
• Hauteur du cadre : 30 mm
• Largeur du module : 1 134 mm
• Longueur du module : 1 762 mm
• Poids : 21,8 kg
• Pression de charge côté avant : 5 400 Pa
• Résistance à la pression (face arrière) : 4 000 Pa
• Tolérance de puissance (positive) : 0 - 5 Wp

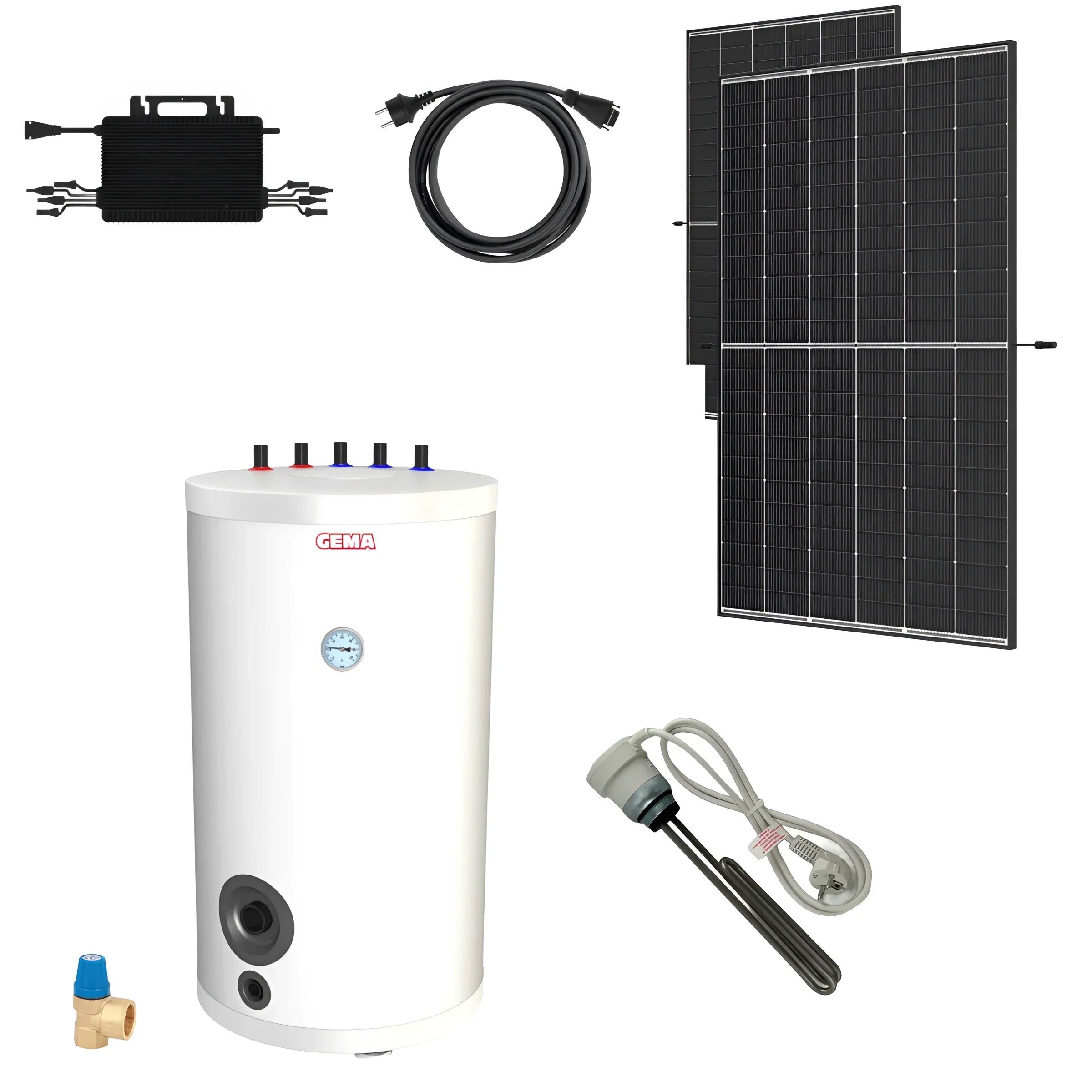

Étendue de la prestation

• 1 x réservoir d'eau chaude 100 litres
• 1 élément chauffant de 1,5 kW
• 4 panneaux photovoltaïques bifaciaux de 435 Wc, cadre noir
• 1 x onduleur Hoymiles 1600 W
• 1 câble de connexion PV de 10 m
• 1 x clé Wi-Fi DTU

Télécharger

• Instructions d'utilisation du réservoir d'eau potable
• Instructions d'utilisation de l'élément chauffant
• Fiche technique Trina Vertex S+
