Name: Separatore di sistema BA Compact 1/2" con pressione differenziale controllabile
Brand: Caleffi
SKU: CST12
Price: 130.28 EUR
Availability: InStock

Systemtrenner BA Kompakt 1/2" mit kontrollierbarem Differenzdruck - GEMA Shop

Separatore di sistema BA Compact 1/2" con pressione differenziale controllabile

Caleffi

SKU CST12

130,28 € - 130,28 €

130,28 €

130,28 € - 130,28 €

130,28 €

Disponibilità:

Stock basso

Die Produktbeschreibung wird aktuell ergänzt. Bei Fragen zu Einsatzbereich, Auslegung oder Kompatibilität hilft dir unser Fachteam gerne weiter.

Fachhandel für Heiztechnik

Technische Beratung für Heiztechnik & Systemkomponenten
Sichere Zahlung
Paket- oder Speditionsversand je nach Produktart

Garanzia legale di conformità

Mettiamo già a disposizione l’avviso armonizzato dell’UE sulla garanzia legale di conformità. L’uso obbligatorio si applica dal 27/09/2026.

Un’eventuale garanzia commerciale del produttore è distinta e viene indicata separatamente per il prodotto, se presente.

Base giuridica ufficiale: regolamento di esecuzione (UE) 2025/1960

Descrizione

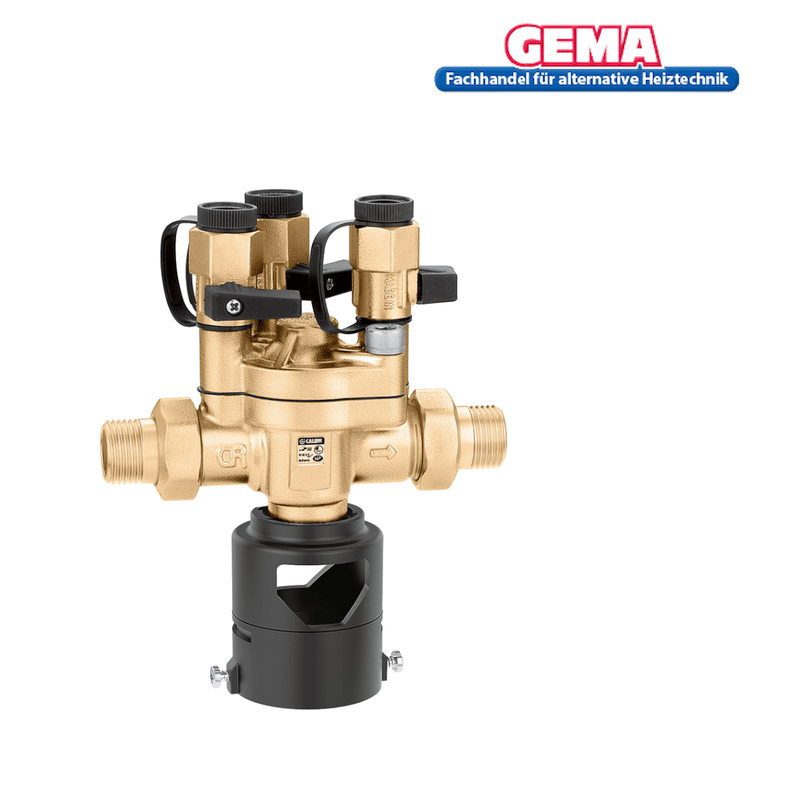

Separatore di sistema con zone di riduzione della pressione controllabili tipo BA

Separatore di sistema con zone a pressione ridotta controllabili, tipo BA, versione compatta. Certificato secondo EN 12729. Tipo BA. Attacco: G 1/2" A (ISO 228-1) AG, Unione. Pressione differenziale di esercizio: 14 kPa. Intervallo di temperatura medio: 0–65 °C. PN (pressione nominale): PN 10. Materiale: ottone resistente alla dezincificazione DR "a basso contenuto di piombo".

Dati tecnici

Pressione differenziale di esercizio: 14 kPa
Intervallo di temperatura media: 0–65 °C
PN (pressione nominale): PN 10
materiale: ottone resistente alla dezincificazione DR "a basso tenore di piombo"

Note sul separatore di sistema

È obbligatorio installare un parafango anteriore della serie 577.

Come funziona

Il disconnettore a pressione differenziale non controllabile di tipo CA è costituito da: un disconnettore in ingresso (1), un disconnettore in uscita (2) e una valvola di scarico (3). I due disconnettitori separano tre zone distinte con tre pressioni diverse: la camera di ingresso (A), la camera intermedia (B), nota anche come zona a pressione differenziale, e la camera di uscita (C). La valvola di scarico (3) è situata nella sezione centrale. La valvola di scarico (3) è direttamente collegata alla membrana (4). Questo gruppo mobile è controllato, durante l'apertura e la chiusura, dalla differenza di pressione tra le pressioni di ingresso e di uscita del disconnettore e dalla molla di contrasto (5).

Portate corrette

In condizioni di flusso normali, entrambi i dispositivi di prevenzione del riflusso
aperto, per cui la pressione nella camera intermedia (B) è sempre inferiore alla pressione di ingresso (A) a causa di una perdita di pressione precalcolata nel primo dispositivo di non ritorno (1).
La differenza di pressione agisce quindi sulla membrana interna (4) e genera una forza che apre la valvola di scarico (3) comunicante con l'atmosfera.
La pressione sulla molla di contrasto (5) lo mantiene chiuso.

Pressione negativa lato ingresso

Quando la pressione in ingresso diminuisce, entrambi i dispositivi di prevenzione del riflusso si chiudono. La valvola di scarico (3) si apre non appena la differenza di pressione Δp tra la camera di ingresso (A) e la camera intermedia (B) raggiunge un valore appena inferiore al valore precalcolato alla molla di contrasto (5). Lo scarico continua fino a quando la camera intermedia del separatore di sistema non è vuota. In questo modo, si crea una zona d'aria (zona di sicurezza) che impedisce all'acqua contaminata di rifluire dal circuito (C) nella rete idrica, anche in caso di guasto del disconnettore (2). Una volta ripristinate le condizioni normali (pressione di ingresso superiore a quella di uscita), la valvola di scarico si chiude.
Il separatore di sistema è di nuovo funzionante.

Sovrapressione di uscita

Se la pressione nella camera di uscita (C) sale a un livello superiore alla pressione di ingresso (A), il disconnettore (2) si chiude, impedendo così il riflusso dell'acqua già fornita all'utenza verso la rete idrica pubblica. In caso di perdite del disconnettore (2) o di un altro malfunzionamento del separatore di sistema, il separatore di sistema interromperà (separa) sempre il collegamento tra l'utenza e la rete idrica pubblica.Come tutti i dispositivi con effetto positivo, il separatore di sistema è progettato tecnicamente e strutturalmente per garantire i più elevati standard di sicurezza in ogni situazione.

Dati tecnici

Separatore di sistema tipo BA. Collegamenti AG.
1/2". Alloggiamento, coperchio e sede di scarico
Realizzato in lega di ottone resistente alla dezincificazione.
Aste del sistema di ritenuta e molle
realizzato in acciaio inossidabile.
Guarnizioni realizzate in NBR.
Temperatura massima di esercizio: 65 gradi C.
Pressione massima di esercizio: 10 bar.
Attivo Dispositivo di sicurezza.
Completa con a monte, intermedio e connessioni di misura a valle
Imbuto di scarico con attacco per tubo.

Scaricamento
