Pregled proizvoda i područje primjene

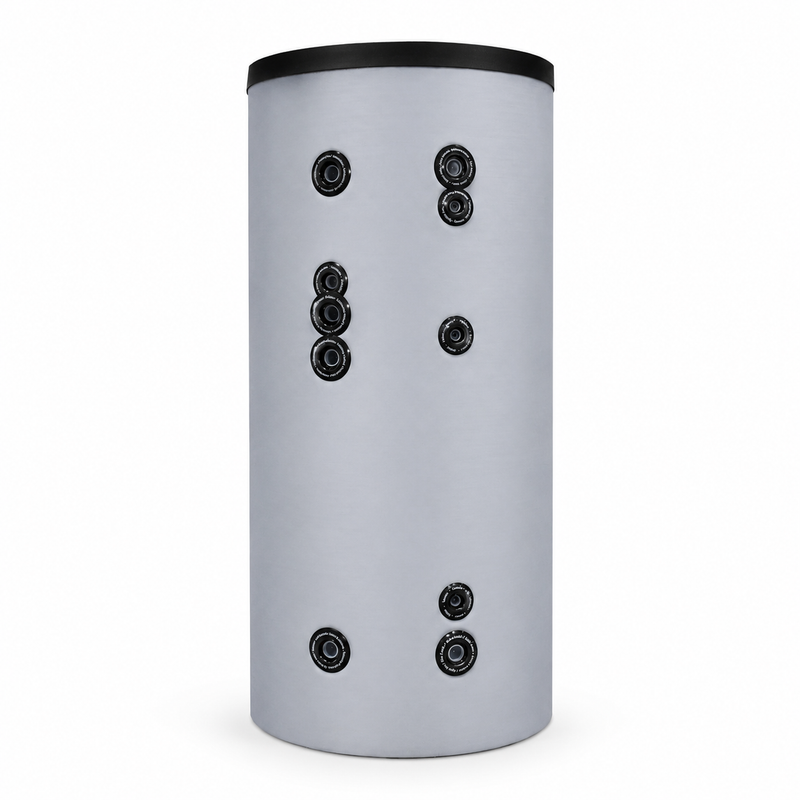

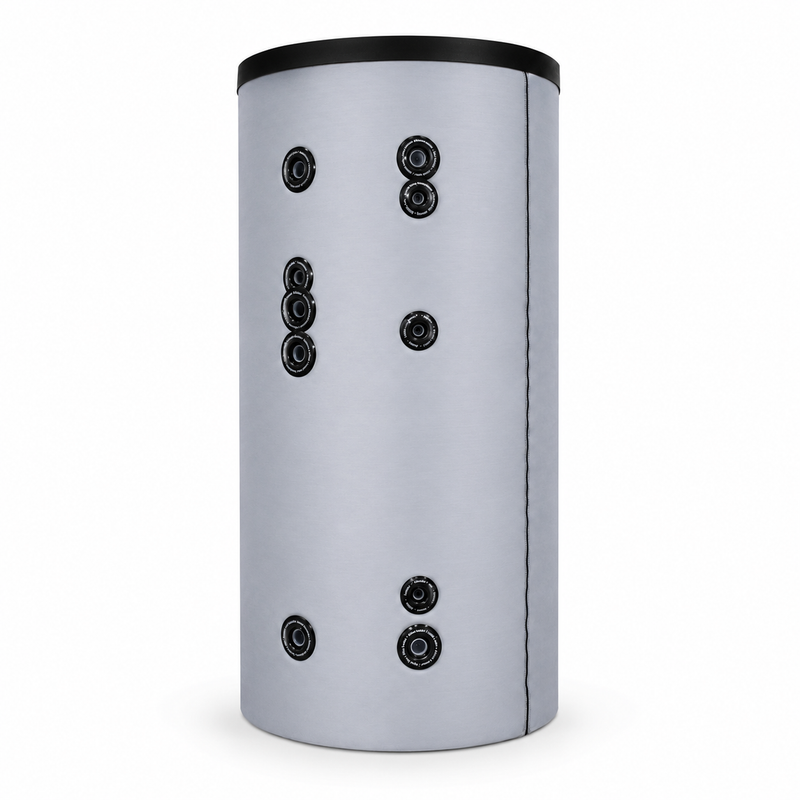

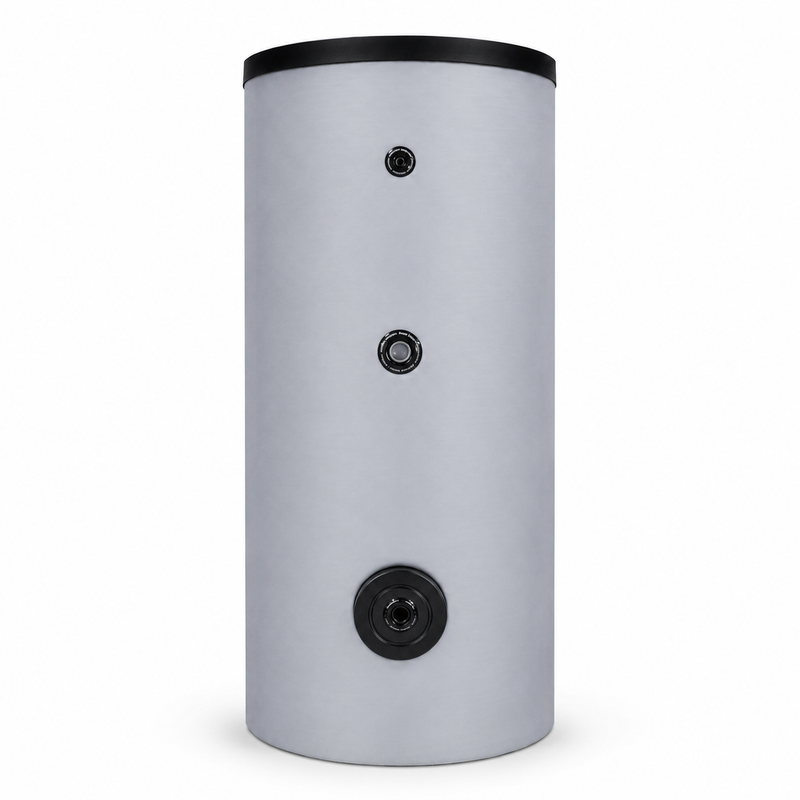

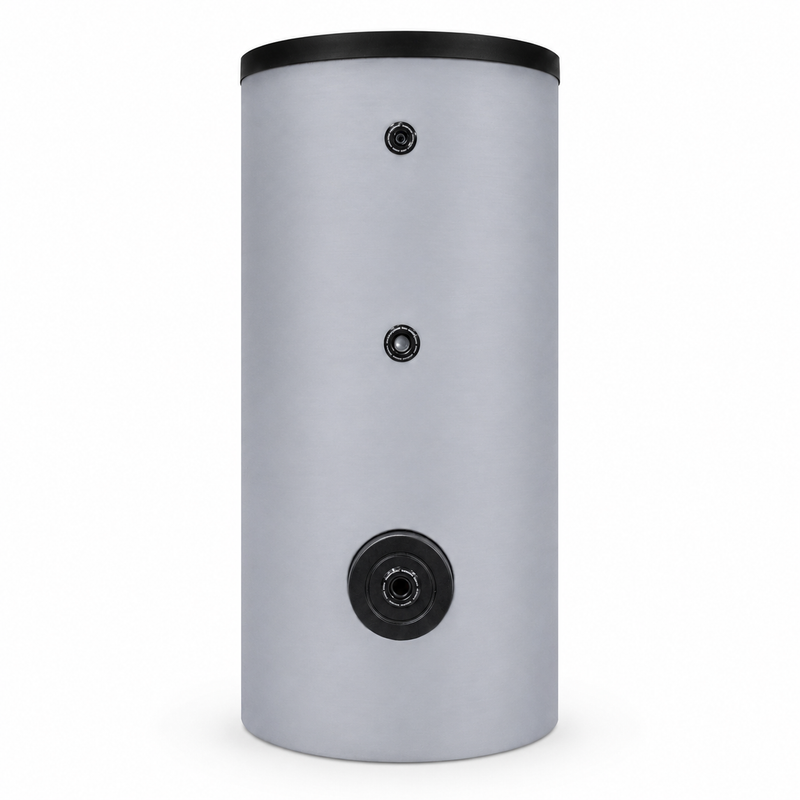

Sunex FISH S2 300 X je stojeći solarni spremnik za toplu vodu nazivnog volumena 300 litara za zagrijavanje i skladištenje potrošne tople vode. Dva neovisna glatkocijevna izmjenjivača topline omogućuju hidrauličko povezivanje dvaju izvora topline, primjerice solarne termalne instalacije i kotla, dizalice topline ili drugog prikladnog generatora topline.
Izvedba spremnika prikladna je za bivalentne sustave potrošne tople vode u kojima se koristi obnovljiva toplina i po potrebi nadopunjuje drugim izvorom topline. ErP volumen spremnika iznosi 278 litara.
Tehnika i oprema

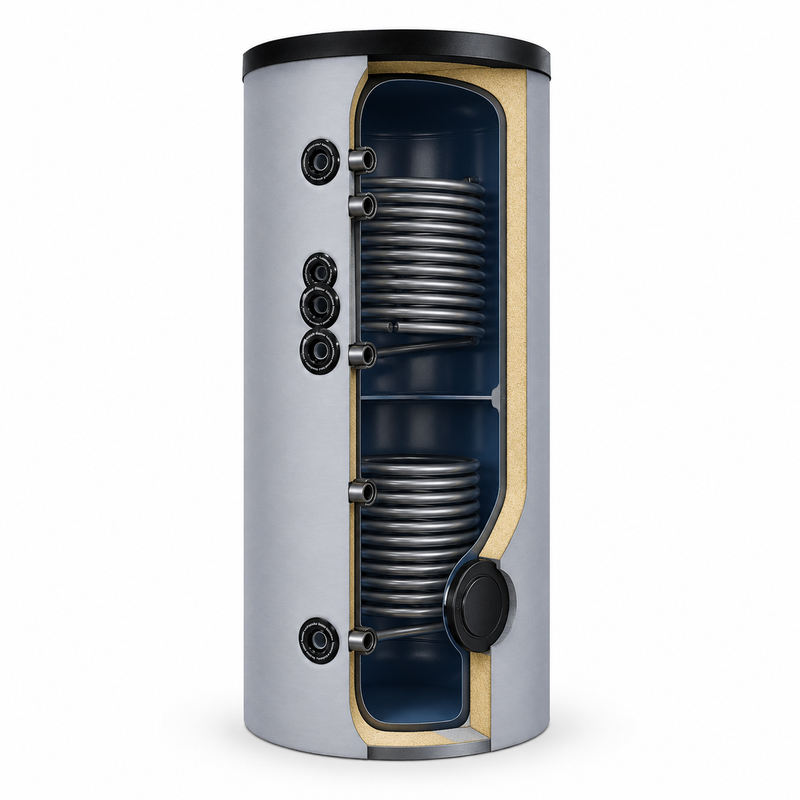

Spremnik je izrađen od čelika S235JR i na strani potrošne vode je emajliran. Dvije magnezijeve anode nadopunjuju zaštitu od korozije. Dva glatkocijevna izmjenjivača topline izrađena su od čelika P235GH i rade hidraulički neovisno jedan o drugome.
Donji izmjenjivač topline ima površinu prijenosa od 1,2 m² i postiže trajnu snagu od 39 kW pod definiranim ispitnim uvjetima. Gornji izmjenjivač topline ima 0,9 m² površine prijenosa i trajnu snagu od 31 kW. Stvarno prenosiva snaga ovisi o temperaturama, volumnim protocima i radnim uvjetima pojedinog sustava.
Oprema uključuje revizijski otvor, priključak za cirkulaciju, više zaštitnih cijevi za temperaturne osjetnike, priključak za termometar te priključke za opcionalnu električnu grijaću šipku. Čvrsto integrirana PUR tvrda pjena debljine 50 mm smanjuje gubitak topline u prostoriju u kojoj je spremnik instaliran. Spremnik postiže energetski razred B uz gubitak topline u stanju mirovanja od 51 W.
Prednosti u svakodnevnoj uporabi
Odvojeni izmjenjivači topline stvaraju fleksibilnu osnovu za različite koncepte sustava. Donji izmjenjivač topline može, primjerice, prenositi solarnu toplinu u spremnik, dok gornji izmjenjivač topline preuzima dogrijavanje putem drugog izvora topline.
Revizijski otvor olakšava kontrolu, čišćenje i održavanje unutrašnjosti spremnika. Više položaja osjetnika podržava mjerenje temperature i regulaciju prilagođenu konceptu sustava.
Integracija sustava i kompatibilnost
Sunex FISH S2 300 X namijenjen je zatvorenim sustavima za pripremu pitke tople vode s dva odvojeno priključena izvora topline. Osim solarne topline, mogu se priključiti odgovarajući kotlovi, drveni kotlovi ili dizalice topline. Kod sustava s dizalicom topline, površina izmjenjivača topline, prijenosna snaga, protok i potrebna temperatura tople vode moraju odgovarati ugrađenoj dizalici topline.
Za električno dogrijavanje dostupni su priključci od 1 1/2 inča. Električna grijaća šipka, sigurnosna grupa, ekspanzijska posuda za pitku vodu, pumpe, regulacija i ostale komponente sustava trebaju se odabrati prema planiranju sustava.
Tehnički podaci na prvi pogled
| Vrsta spremnika |
Spremnik tople vode s dva izmjenjivača topline |
| Nazivni volumen |
300 litara |
| Prikladno za pitku vodu |
Da |
| Materijal spremnika |
Čelik S235JR, emajliran |
| Broj izmjenjivača topline |
2 |
| Izolacija |
50 mm PUR tvrda pjena |
| Maksimalna temperatura spremnika |
95 °C |
| Maksimalni radni tlak spremnika |
10 bar |
| Visina |
1.461 mm |
| Širina i dubina |
657 mm |
| Težina praznog spremnika |
123 kg |
Montaža
Spremnik se smije postaviti isključivo okomito u suhoj prostoriji zaštićenoj od mraza, na ravnoj i trajno nosivoj podlozi. Mjesto postavljanja mora moći sigurno podnijeti težinu potpuno napunjenog spremnika, uključujući armature i cjevovode.
Montažu, hidraulički priključak i puštanje u rad smije izvoditi samo odgovarajuće kvalificirano stručno osoblje. Za radove na revizijskom otvoru, magnezijevim anodama i priključcima potrebno je predvidjeti dovoljno prostora za održavanje.
Napomene
Na ulazu hladne vode potrebno je ugraditi sigurnosni ventil s tlakom odziva od 6 bara. Između sigurnosnog ventila i spremnika ne smije se ugraditi zaporni ventil. Pri tlaku opskrbe iznad 6 bara dodatno je potreban odgovarajući reduktor tlaka.
Spremnik mora biti potpuno napunjen vodom i odzračen prije puštanja u rad izmjenjivača topline ili opcijske električne grijaće šipke. Magnezijeve anode, sigurnosni ventil, nepropusnost i stanje spremnika potrebno je redovito provjeravati.
Opseg isporuke
- Sunex FISH S2 300 X solarni spremnik za toplu vodu s čvrsto integriranom PUR izolacijom i sivim PVC vanjskim plaštom
