Distributivna traka 2 ili 3 krugovi grijanja SUNEX

Sunex razdjelnici za krugove grijanja – Učinkovita distribucija topline za vaš sustav grijanja

Pregled proizvoda

Sunex razdjelnik za krug grijanja posebno je dizajniran za sustave centralnog grijanja s radijatorima, podnim grijanjem i miješanim sustavima. Omogućuje pouzdanu distribuciju ogrjevne vode u dva ili tri neovisna kruga, nudeći tako fleksibilne mogućnosti primjene u stambenim i poslovnim objektima.

Dostupno u verzijama s 2 kruga DN20, 2 kruga DN25, 3 kruga DN20 i 3 kruga DN25, kao i s vanjskim navojem (AG) za jednostavno spajanje. Robusna konstrukcija i visokokvalitetna EPP izolacija osiguravaju dugotrajne performanse i minimalan gubitak topline.

Područja primjene

Idealno za novogradnje i modernizacije: Bilo da se radi o podnom grijanju ili radijatorima, razdjelnik se prilagođava vašem sustavu i optimizira distribuciju topline. U mješovitim sustavima s različitim temperaturama polaza, bodove osvaja svojom preciznom regulacijom.

Sunex razdjelnik za krug grijanja također osigurava dosljednu udobnost u poslovnim zgradama poput ureda, medicinskih ordinacija i radionica. Zahvaljujući širokom rasponu modela, može se prilagoditi individualnim zahtjevima za performansama.

Konstrukcija i materijali

Glavno tijelo razdjelnika izrađeno je od visokokvalitetnog čelika, koji pouzdano radi čak i pri visokim temperaturama i tlakovima. Matice su izrađene od mesinga i osiguravaju spoj otporan na koroziju.

EPP izolacija debljine 30 mm smanjuje gubitak topline i poboljšava učinkovitost sustava. M8 montaža omogućuje jednostavnu i sigurnu montažu na zid bez potrebe za dodatnim nosačima.

Tehnologija

Maksimalna radna temperatura: 110 °C | Maksimalni radni tlak: 6 bara. Raspon izlazne snage od 29 kW (ΔT=20 K, 2 kruga DN20) do 54 kW (ΔT=20 K, 2-/3-krug DN25).

Maksimalni protoci: 1,2 m³/h za DN20 i 2,3 m³/h za DN25. Dimenzije variraju ovisno o modelu između 193/137/552 mm i 193/140/862 mm (V/D/Š), a težina između 5,7 i 8,9 kg.

Sastavljanje i spajanje

Zahvaljujući jasnim oznakama na strani kotla i kruga grijanja, spajanja se izvode brzo i točno. Strana kotla opremljena je AG 1" ili AG 5/4" dostupno, strana kruga grijanja opcionalno s IG 1", IG6/4" ili AG 1".

Priloženi pribor za montažu omogućuje jednostavnu montažu na zid. Jednostavan pristup svim priključcima olakšava održavanje i čišćenje.

Prednosti na prvi pogled

Sunex razdjelnik kruga grijanja kombinira robusnu čeličnu konstrukciju, matice od mesinga otporne na koroziju i učinkovitu EPP izolaciju. Impresionira svojim visokim performansama, jednostavnom ugradnjom i fleksibilnim mogućnostima spajanja.

Savršeno usklađen s modernim sustavima grijanja, nudi pouzdanu distribuciju topline, smanjuje gubitke energije i povećava udobnost stanovanja u svakoj zgradi.

Tehnički podaci

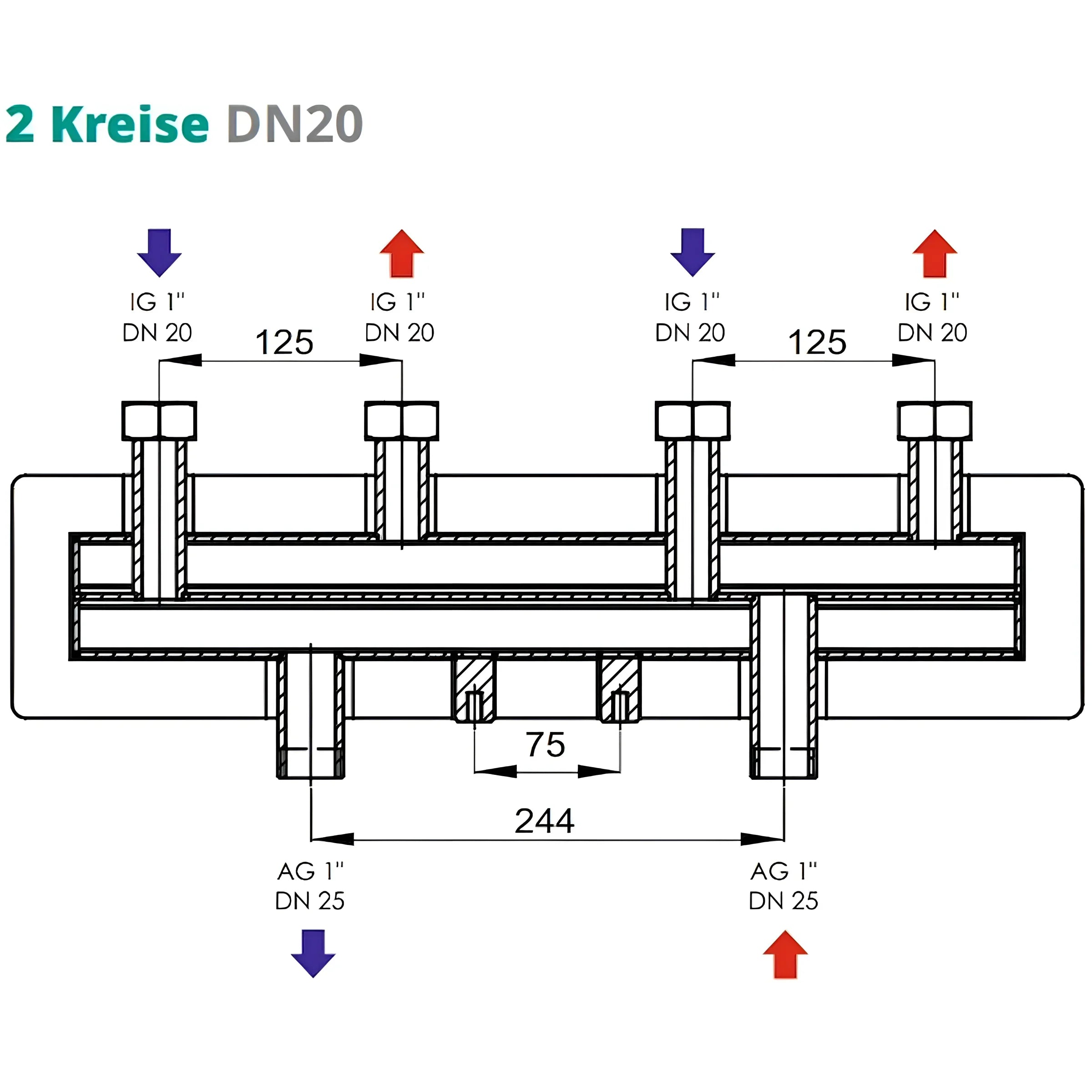

DN20 2 kruga

• Materijal razdjelnika: čelik
• Matica: Mesing
• Izolacija: EPP debljine 30 mm
• Pričvršćivanje: M8
• Dimenzije (VxDxŠ): 193 x 137 x 552 mm
• Težina: 5,76 kg
• Maks. radna temperatura: 110 °C
• maks. radni tlak: 6 bara
• maks. snaga: 29 kW
• maks. protok: 1,2 m/h
• Priključak na strani kotla: 1" AG
• Priključak kruga grijanja: 1" IG

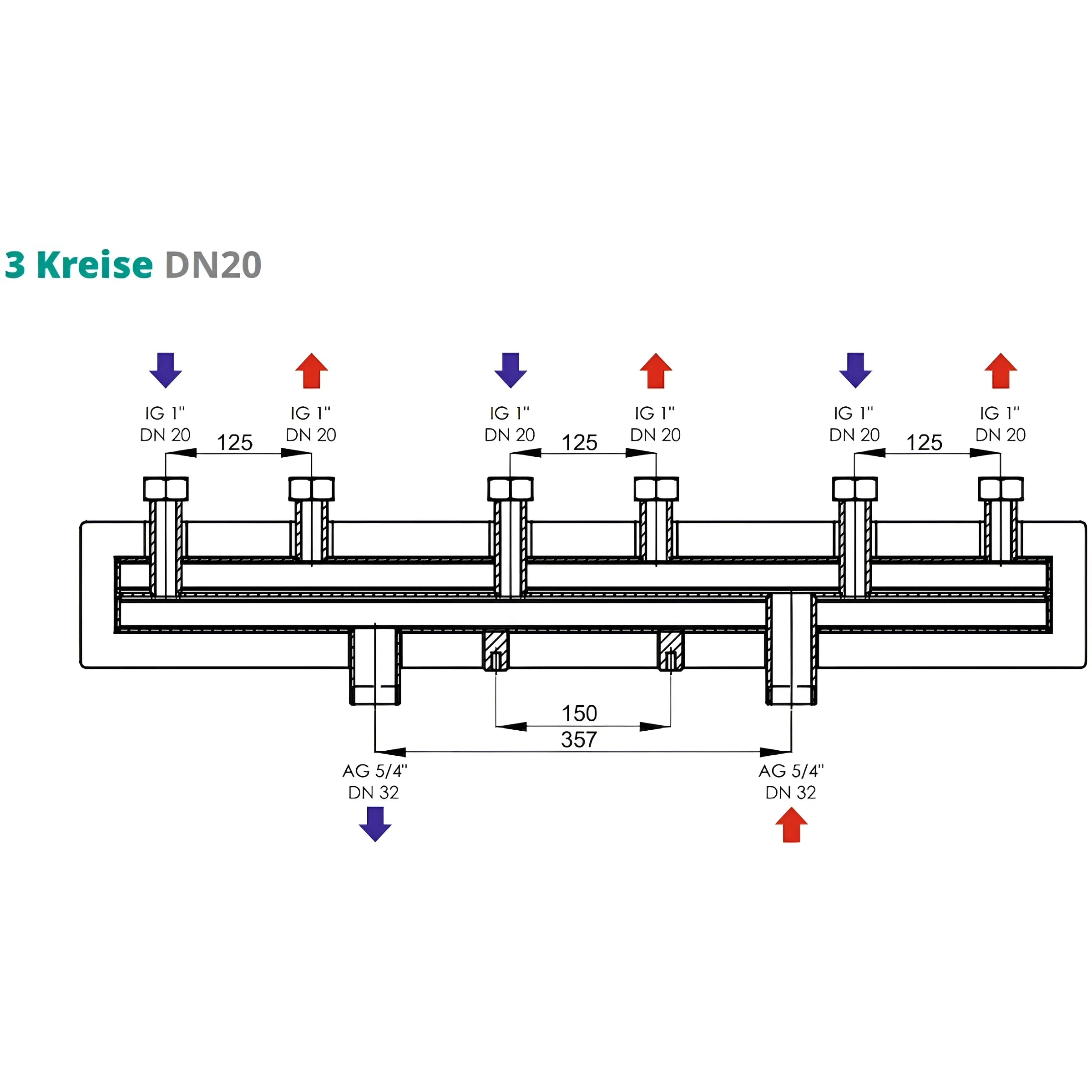

DN20 3 kruga

• Materijal razdjelnika: čelik
• Matica: Mesing
• Izolacija: EPP debljine 30 mm
• Pričvršćivanje: M8
• Dimenzije (VxDxŠ): 193 x 140 x 862 mm
• Težina: 8,44 kg
• Maks. radna temperatura: 110 °C
• maks.Radni tlak: 6 bara
• maks. snaga: 54 kW
• maks. protok: 2,3 m/h
• Priključak na strani kotla: 5/4" AG
• Priključak kruga grijanja: 1" IG

DN25 2 kruga

• Materijal razdjelnika: čelik
• Matica: Mesing
• Izolacija: EPP debljine 30 mm
• Pričvršćivanje: M8
• Dimenzije (VxDxŠ): 193 x 137 x 552 mm
• Težina: 6,05 kg
• Maks. radna temperatura: 110 °C
• maks. radni tlak: 6 bara
• maks. snaga: 54 kW
• maks. protok: 2,3 m/h
• Priključak na strani kotla: 5/4" AG
• Priključak na strani kruga grijanja: 6/4" IG

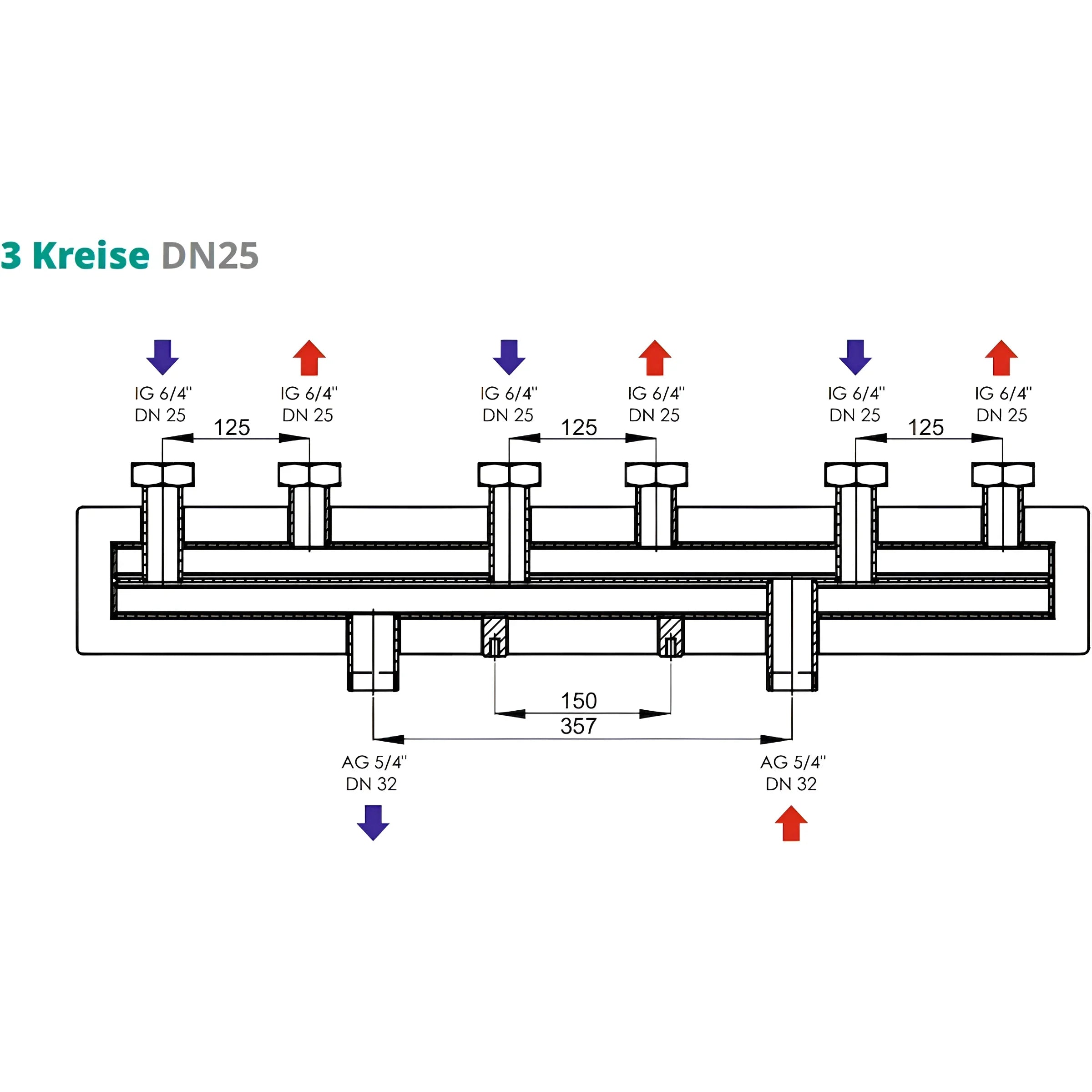

DN25 3 kruga

• Materijal razdjelnika: čelik
• Matica: Mesing
• Izolacija: EPP debljine 30 mm
• Pričvršćivanje: M8
• Dimenzije (VxDxŠ): 193 x 140 x 862 mm
• Težina: 8,49 kg
• Maks. radna temperatura: 110 °C
• maks. radni tlak: 6 bara
• maks. snaga: 54 kW
• maks. protok: 2,3 m/h
• Priključak na strani kotla: 5/4" AG
• Priključak na strani kruga grijanja: 6/4" IG

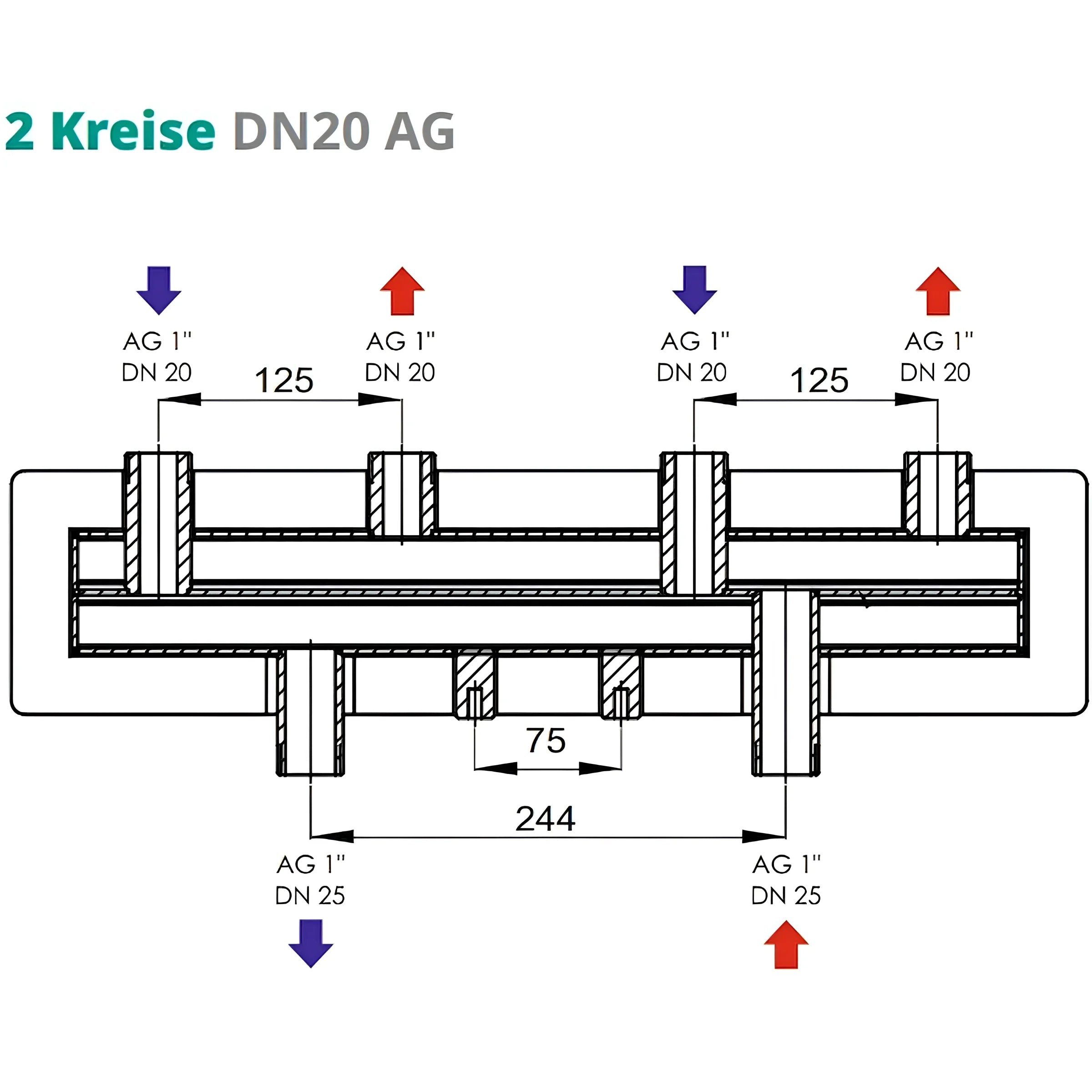

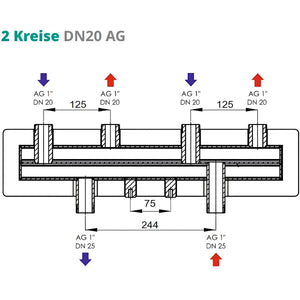

DN20 AG 2 kruga

• Materijal razdjelnika: čelik
• Izolacija: EPP debljine 30 mm
• Pričvršćivanje: M8
• Dimenzije (VxDxŠ): 170 x 140 x 552 mm
• Težina: 5,7 kg
• Maks. radna temperatura: 110 °C
• maks. radni tlak: 6 bara
• maks. snaga: 29 kW
• maks. protok: 1,2 m/h
• Priključak na strani kotla: 1" AG
• Priključak kruga grijanja: 1" IG

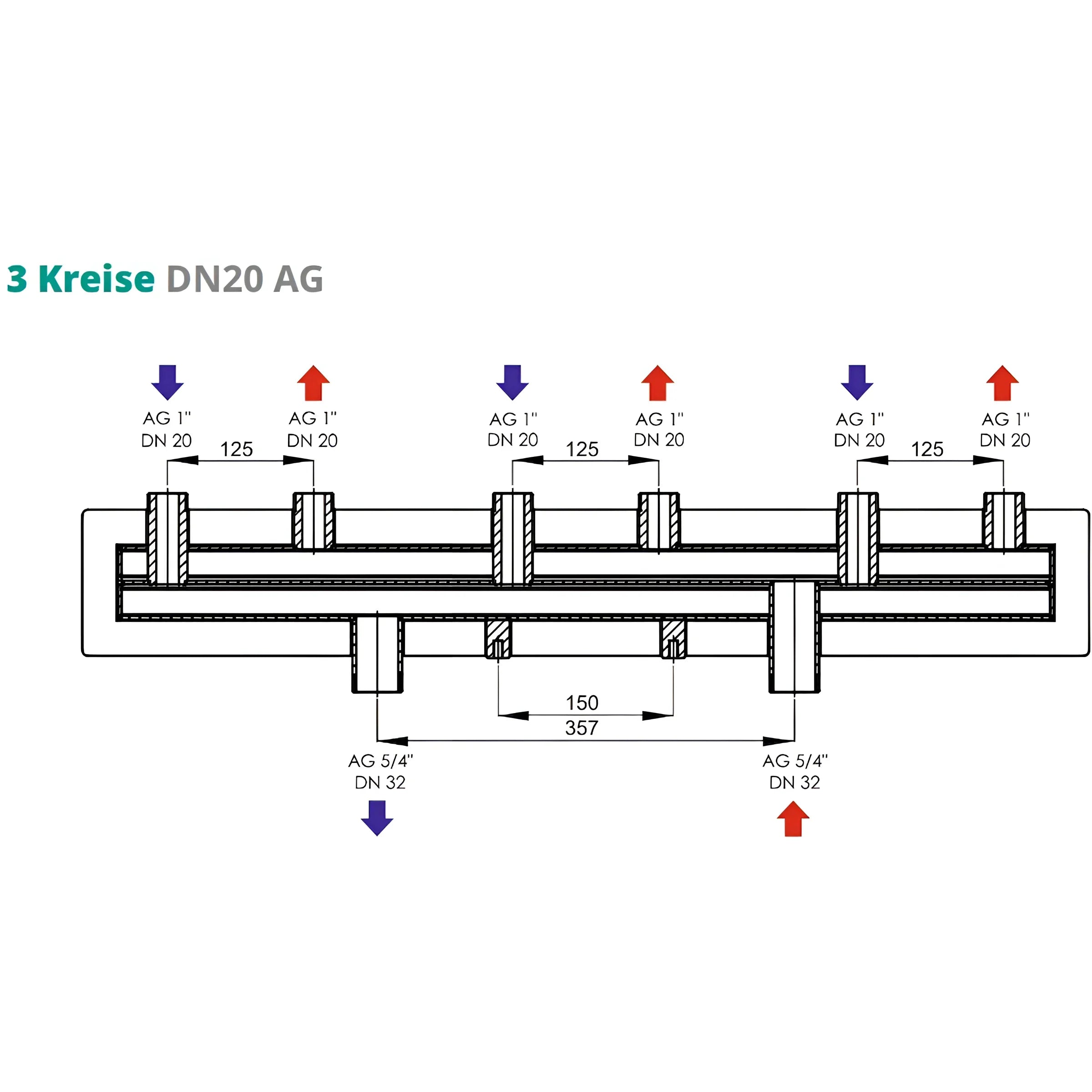

DN20 AG 3 kruga

• Materijal razdjelnika: čelik
• Izolacija: EPP debljine 30 mm
• Pričvršćivanje: M8
• Dimenzije (VxDxŠ): 170 x 140 x 862 mm
• Težina: 8,9 kg
• Maks. radna temperatura: 110 °C
• maks. radni tlak: 6 bara
• maks. snaga: 54 kW
• maks. protok: 2,3 m/h
• Priključak na strani kotla: 5/4" AG
• Priključak kruga grijanja: 1" IG

Opseg isporuke

• Razdjelnik kruga grijanja po vašem izboru
• Upute za montažu i uporabu

Preuzmi

• Podatkovni list
