Pregled proizvoda i područje primjene
Wärmepumpenspeicher WK 800 je spremnik velikog volumena za sustave grijanja s dizalicom topline, krugom grijanja i higijenskom pripremom tople vode. Spremnik kombinira gornje područje tople vode od 550 l i donje međuspremište od 260 l u ukupni izračunati volumen od 810 l.
Serija WK dizajnirana je za sustave u kojima se voda za grijanje međuspremišta, a topla voda priprema putem nehrđajućeg valovitog crijeva. WK 800 posebno je prikladan za sustave s većom potrebom za toplom vodom, većim volumenom spremnika i usklađenim integriranjem dizalice topline, regulacije kruga grijanja i opcionalnog dogrijavanja.
Tehnika i oprema

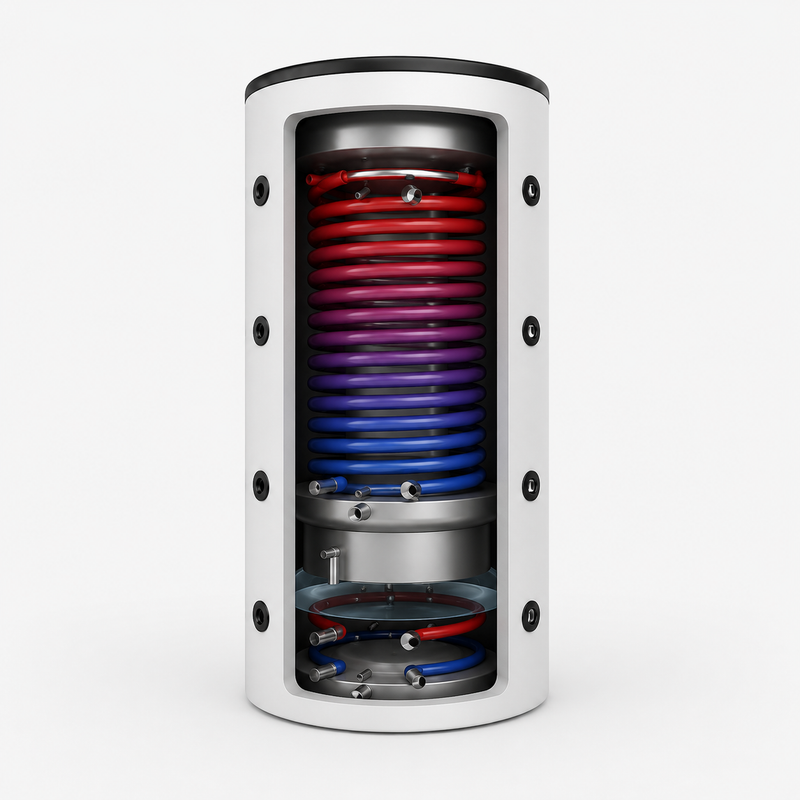

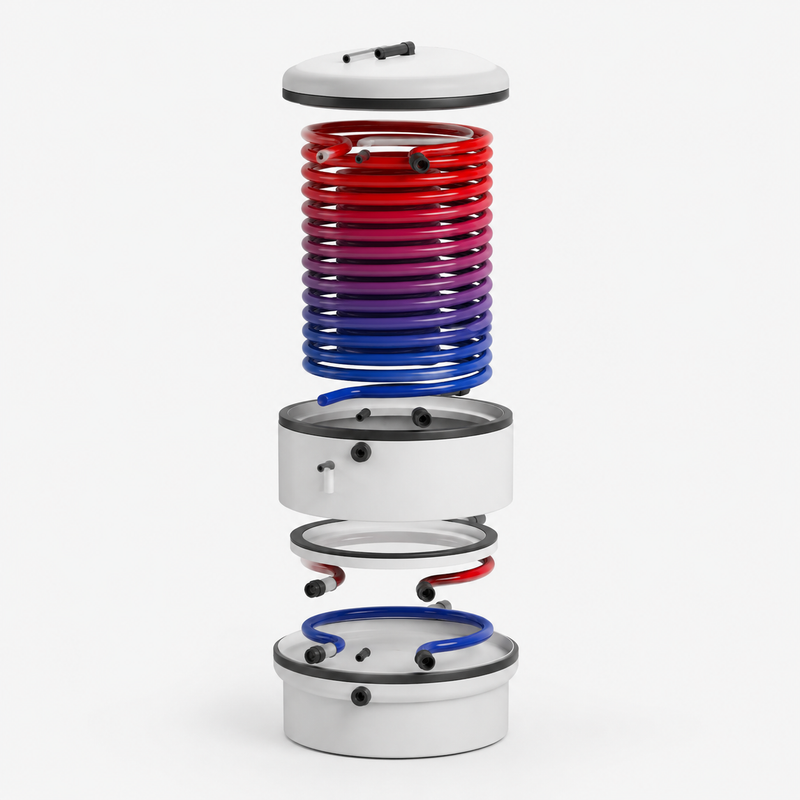

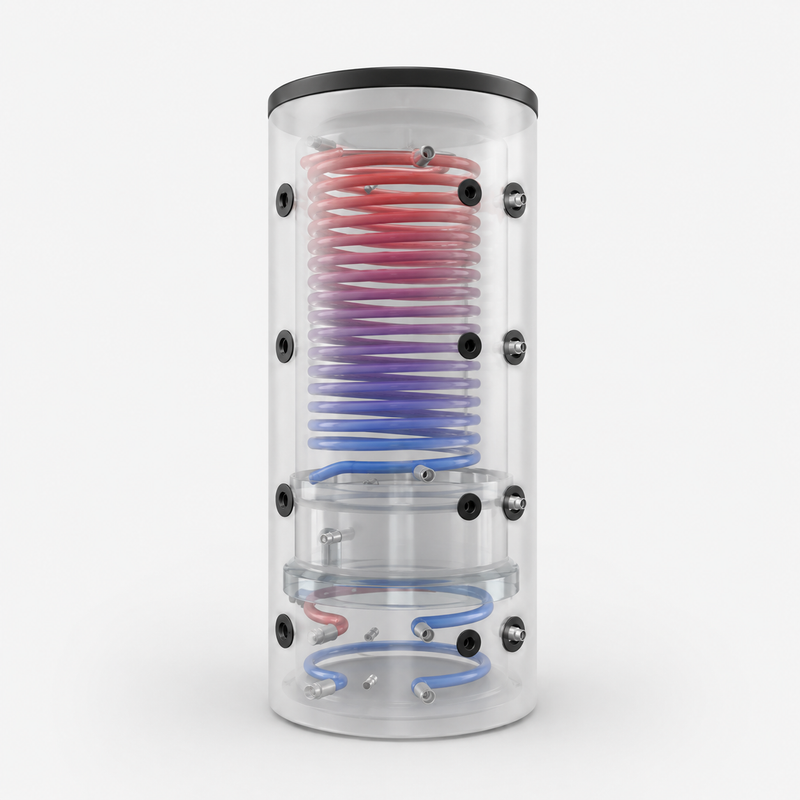

U gornjem području spremnika nalazi se izmjenjivač topline od nehrđajućeg valovitog crijeva s površinom grijanja od 9,5 m² i maksimalnim radnim tlakom od 10 bara. Donje međuspremište služi za pohranu vode za grijanje i podržava stabilnu hidrauličku integraciju sustava grijanja.
Spremnik je dizajniran za maksimalni radni tlak od 5 bara i maksimalnu radnu temperaturu od 95 °C. Za električno dogrijavanje predviđena su dva priključka s unutarnjim navojem od 1 1/2". Područja priključaka za grijaće patrone konstrukcijski su predviđena i moraju se koristiti u skladu s projektom sustava.
Prednosti u svakodnevnoj uporabi
WK 800 povezuje funkciju međuspremišta i pripremu tople vode u jednom spremniku. Time se međuspremištanje vode za grijanje i higijenska priprema tople vode mogu prostorno učinkovito spojiti u zajedničkom konceptu spremnika.
S referentnom vrijednošću od 561 l izlazne snage pri 40 °C, spremnik pruža jasnu tehničku orijentaciju za pripremu tople vode. Stvarna učinkovitost u sustavu ovisi o temperaturi spremnika, profilu zahvata, dogrijavanju, protoku, hidrauličkoj integraciji i strategiji regulacije.
Integracija u sustav i kompatibilnost
Wärmepumpenspeicher WK 800 namijenjen je za ugradnju u sustave grijanja s dizalicom topline, regulacijom kruga grijanja, senzorikom i opcijskim električnim dogrijavanjem. Priključci za punjenje i pražnjenje u gornjem i donjem dijelu spremnika omogućuju zonsko hidrauličko povezivanje.
Za regulaciju su na raspolaganju četiri priključka za osjetnike odnosno regulatore s unutarnjim navojem 1/2". Time se relevantne zone spremnika mogu uključiti u regulaciju sustava. Konkretna raspodjela priključaka ovisi o dizalici topline, hidrauličkoj shemi, regulaciji i projektiranju sustava.
Tehnički podaci na pregledu
| Obitelj proizvoda | Tehnologija spremnika |
| Vrsta proizvoda | Spremnik |
| Vrsta spremnika | Spremnik za dizalicu topline |
| Volumen spremnika | 810 l računski ukupni sadržaj |
| Područje tople vode | 550 l gore |
| Područje međuspremnika | 260 l dolje |
| Izmjenjivač topline | 1 izmjenjivač topline od nehrđajućeg čeličnog valovitog crijeva |
| Grijaća površina nehrđajućeg čeličnog valovitog crijeva | 9,5 m² |
| Izolacija | 100 mm EPS, 130 mm EPS ili 150 mm EPS-vakuum ovisno o izvedbi |
| Maks. radni tlak spremnika | 5 bara |
| Maks. radni tlak nehrđajuće cijevi s valovitom stijenkom | 10 bara |
| Maks. temperatura | 95 °C |
| Visina | 2080 mm s izolacijom |
| Širina | 790 mm bez izolacije |
| Dubina | 790 mm bez izolacije |
| Težina | 220 kg |
Montaža
Spremnik se postavlja na nosivu, ravnu i od mraza zaštićenu podlogu. Prije unošenja potrebno je provjeriti transportni put, širine vrata, visinu stropa, površinu za postavljanje i mjeru nagiba od 1980 mm. Izolacija se, ovisno o situaciji unošenja, može u potpunosti montirati tek nakon postavljanja.
Hidrauličke priključke, priključak pitke vode, sigurnosne armature, odzračivanje, senzoriku, regulaciju i električne radove mora izvesti kvalificirano stručno osoblje. Grijalice se smiju koristiti samo na predviđenim priključnim nastavcima i samo nakon stručne električne provjere.
Napomene
Spremnik je namijenjen za vodu za grijanje u području međuspremnika i za pripremu tople vode putem nehrđajućeg valovitog crijeva. Drugi mediji, nedopušteni radni tlakovi, nedopuštene temperature ili nestručna električna naknadna opremanja ne odgovaraju predviđenoj namjeni.
Isporučena snaga je referentna vrijednost pod definiranim uvjetima. Za konkretan učinak sustava ključni su temperature sustava, volumni protoci, dogrijavanje, dizalica topline, regulacija i hidrauličko uključenje.
Opseg isporuke
- Wärmepumpenspeicher WK 800 u odabranoj varijanti izolacije
- Priključci prema tehničkoj izvedbi spremnika
- Tehnički list proizvoda
- Upute za uporabu
