Caleffi | SKU:
CST12

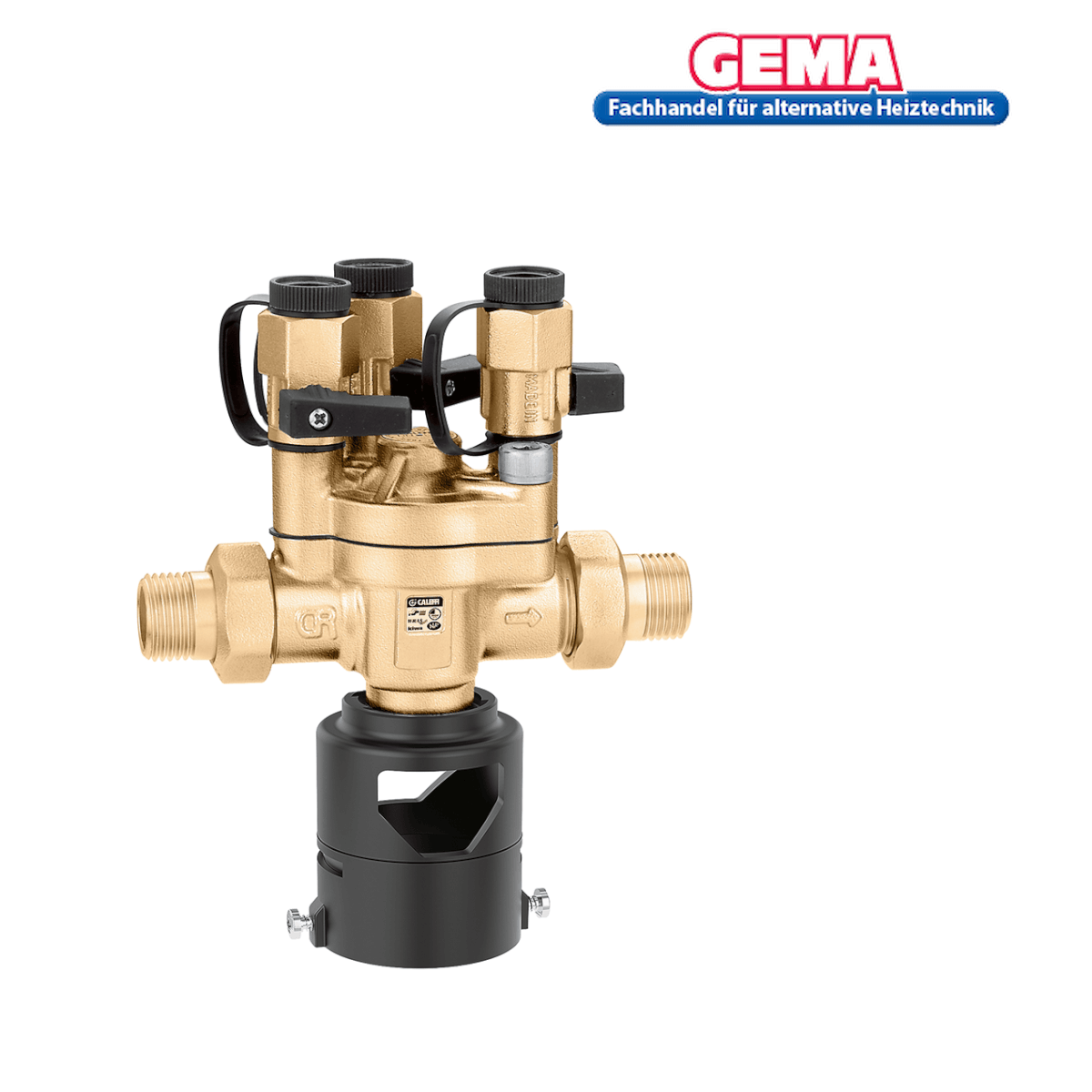

BA Compact 1/ systemseparator2" med kontrollerbart differenstryk
Normalpris
130,28 €
Grundpris
moms inkluderet.
Forsendelse vil blive opkrævet ved kassen.
BA Compact 1/ systemseparator2" med kontrollerbart differenstryk er på lager og sendes så snart den er tilgængelig igen
Levering og forsendelse
Levering og forsendelse
Behandlingstiden er typisk 1 hverdag. Levering af pakker er 1-3 hverdage. For spedition er leveringstiden 3-5 hverdage. Leveringstiderne uden for Tyskland varierer.
BA Compact 1/ systemseparator2" med kontrollerbart differenstryk
Normalpris
130,28 €
Grundpris
Caleffi | SKU:
CST12
Normalpris
130,28 €
Grundpris
moms inkluderet.
Forsendelse vil blive opkrævet ved kassen.
BA Compact 1/ systemseparator2" med kontrollerbart differenstryk er på lager og sendes så snart den er tilgængelig igen
Beschreibung
Beschreibung
Systemseparator med kontrollerbare trykreducerede zoner type BA
Systemseparator med kontrollerbare trykreducerede zoner, type BA, kompakt version. Certificeret i henhold til EN 12729. Type BA. Tilslutning: G 1/2" A (ISO 228-1) AG, Union. Driftsdifferenstryk: 14 kPa. Gennemsnitligt temperaturområde: 0–65 °C. PN (nominelt tryk): PN 10. Materiale: afzinkningsbestandig messing DR "blyfattig".
Tekniske data
- Driftsdifferenstryk: 14 kPa
- Mellem temperaturområde: 0–65 °C
- PN (nominelt tryk): PN 10
- materiale: afzinkningsbestandig messing DR "blyfattig"
Bemærkninger om systemseparatoren
En frontmonteret skærm i 577-serien skal absolut monteres.
Sådan fungerer det
Den ikke-kontrollerbare differenstryk-tilbagestrømningssikring af CA-typen består af: en tilbagestrømningssikring ved indløbet (1), en tilbagestrømningssikring ved udløbet (2) og en drænventil (3). De to tilbagestrømningssikringer adskiller tre forskellige zoner med tre forskellige tryk: indløbskammeret (A), mellemkammeret (B), også kendt som differenstrykzonen, og udløbskammeret (C). Drænventilen (3) er placeret i den midterste sektion. Drænventilen (3) er direkte forbundet med membranen (4). Denne bevægelige enhed styres under åbning og lukning af trykforskellen mellem tilbagestrømningssikringens indløbs- og udløbstryk og kontrastfjederen (5).
Korrekte flowhastigheder
Under normale strømningsforhold er begge tilbagestrømningssikringer
åben, hvorved trykket i mellemkammeret (B) altid er under indløbstrykket (A) på grund af et forudberegnet tryktab ved den første tilbagestrømningsventil (1).
Trykforskellen virker derfor på den indre membran (4) og genererer en kraft, der åbner drænventilen (3), der kommunikerer med atmosfæren.
Tryk på kontrastfjederen (5) holder den lukket.
Undertryk på indløbssiden
Når indløbstrykket falder, lukker begge tilbagestrømningssikringer.
Afløbsventilen (3) åbner, så snart trykforskellen Δp mellem indløbskammeret (A) og mellemkammeret (B) når en værdi lige under den forudberegnede værdi ved kontrastfjederen (5). Afløbet fortsætter, indtil systemseparatorens mellemkammer er tomt. På denne måde skabes en luftzone (sikkerhedszone), der forhindrer forurenet vand i at strømme tilbage fra kredsløb (C) ind i vandforsyningsnettet, selvom tilbageløbssikringen (2) svigter. Når normale forhold er genoprettet (indløbstryk højere end udløbstryk), lukker afløbsventilen.
Systemseparatoren fungerer igen.
Overtryk i udløbet
Hvis trykket i udløbskammeret (C) stiger til et niveau, der overstiger indløbstrykket (A), lukker tilbageløbssikringen (2) og forhindrer dermed tilbageløb af vand, der allerede er leveret til forbrugeren, mod den offentlige vandforsyning. Hvis tilbageløbssikringen (2) lækker, eller der opstår en anden funktionsfejl i systemseparatoren, vil systemseparatoren altid afbryde (adskille) forbindelsen mellem forbrugeren og den offentlige vandforsyning.Som alle apparater med en positiv effekt er systemseparatoren teknisk og strukturelt designet til at garantere de højeste sikkerhedsstandarder i enhver situation.
Tekniske data
- Systemseparator type BA. AG-tilslutninger.
- 1/2". Hus, låg og afløbssæde
- Lavet af afzinkningsbestandig messinglegering.
- Stænger i fastholdelsessystemet og fjedrene
- lavet af rustfrit stål.
- Tætninger lavet af NBR.
- Maksimal driftstemperatur: 65 grader C.
- Maksimalt driftstryk: 10 bar.
- Aktiv Sikkerhedsanordning.
- Komplet med opstrøms, mellemliggende og nedstrøms måleforbindelser
- Afløbstragt med rørtilbehør.
