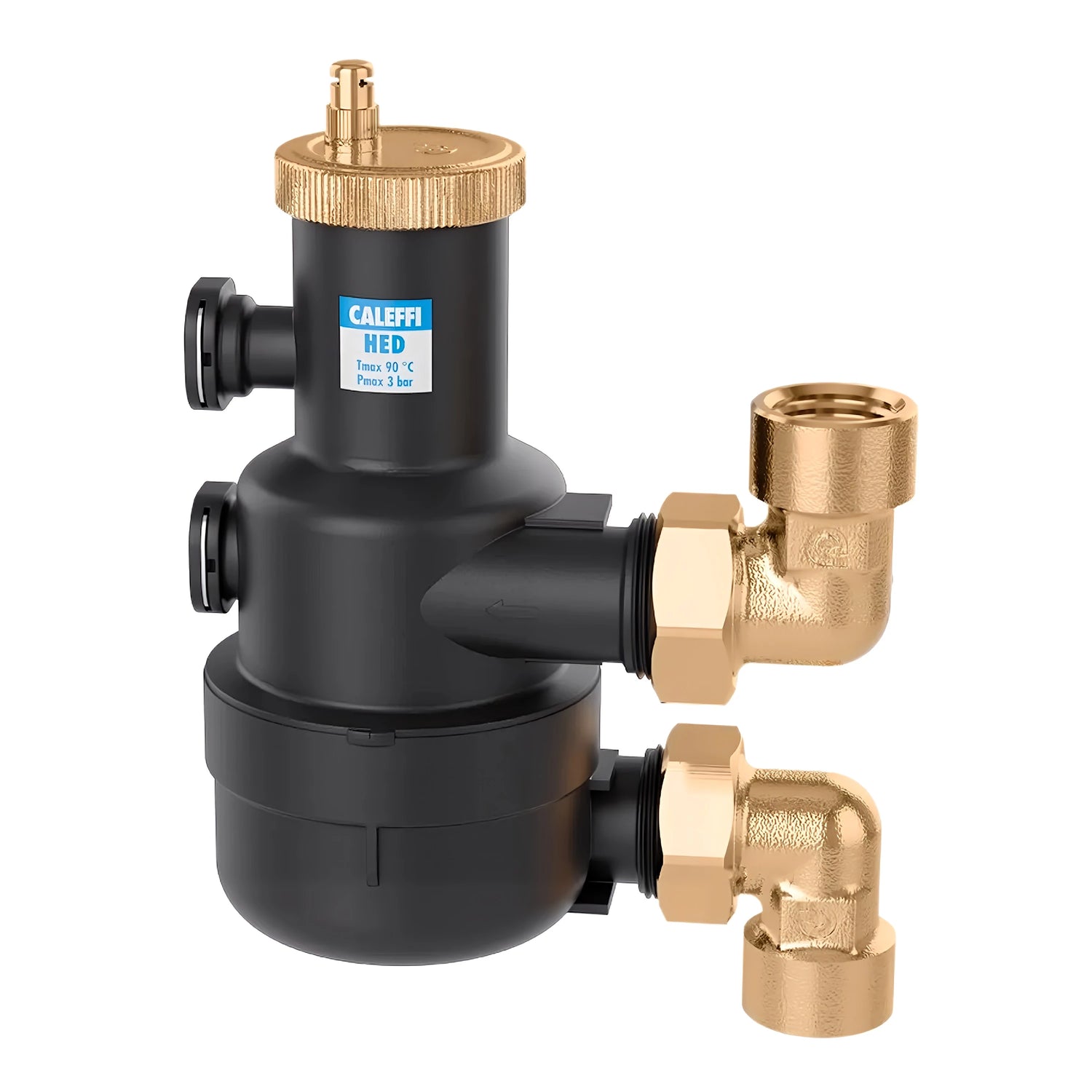

Hocheffizienz-Entlüfter CALEFFI HED®

Hocheffizienz-Entlüfter CALEFFI HED®

Funktion

Der Hocheffizienz-Entlüfter CALEFFI HED® entfernt bis zu 99 % der in der Wärmeträgerflüssigkeit enthaltenen Luft bereits beim ersten Durchfluss. Dadurch arbeiten Anlagen mit nahezu luftfreiem Wasser unter optimalen Bedingungen, was Geräuschentwicklung, Korrosion und mechanische Probleme deutlich reduziert.

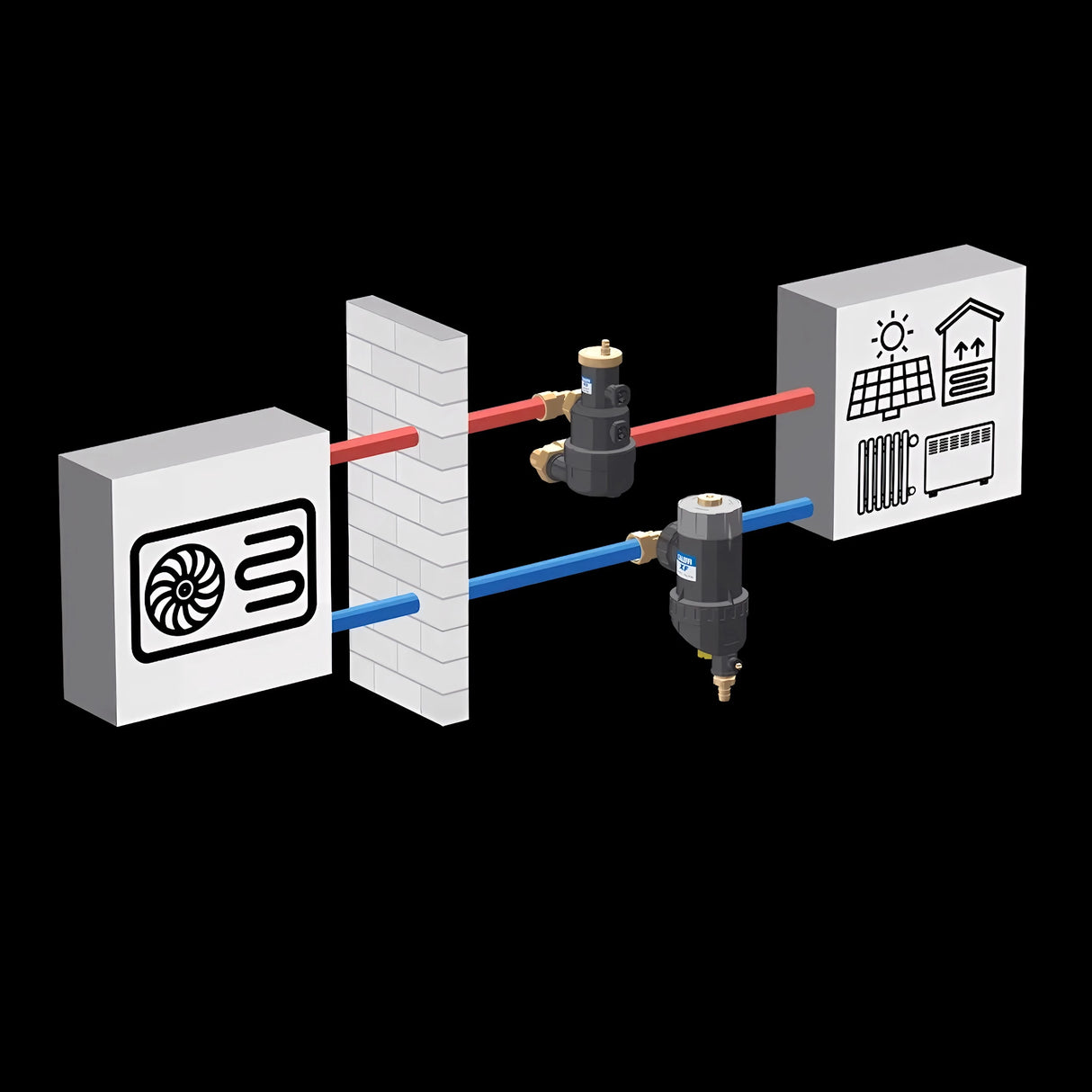

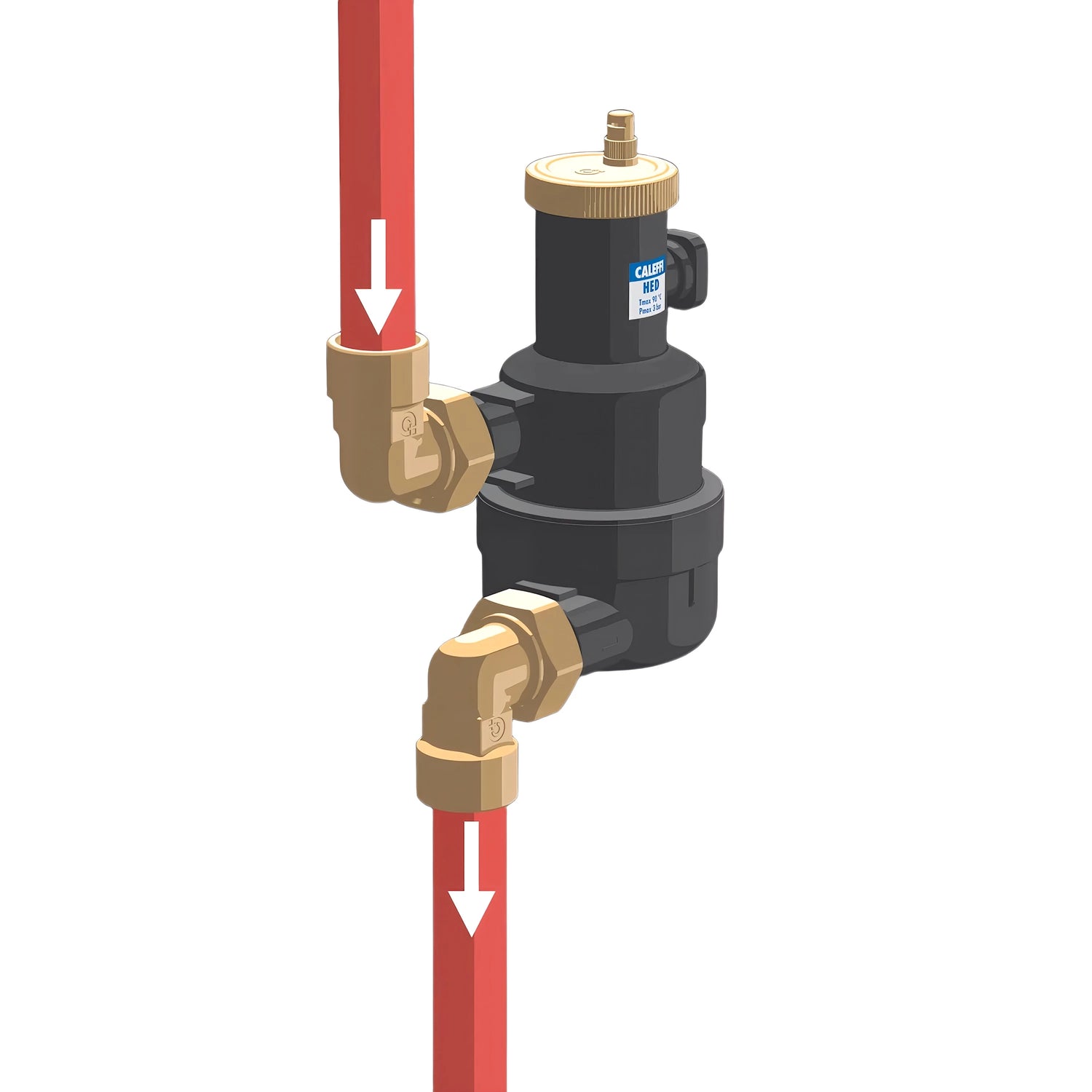

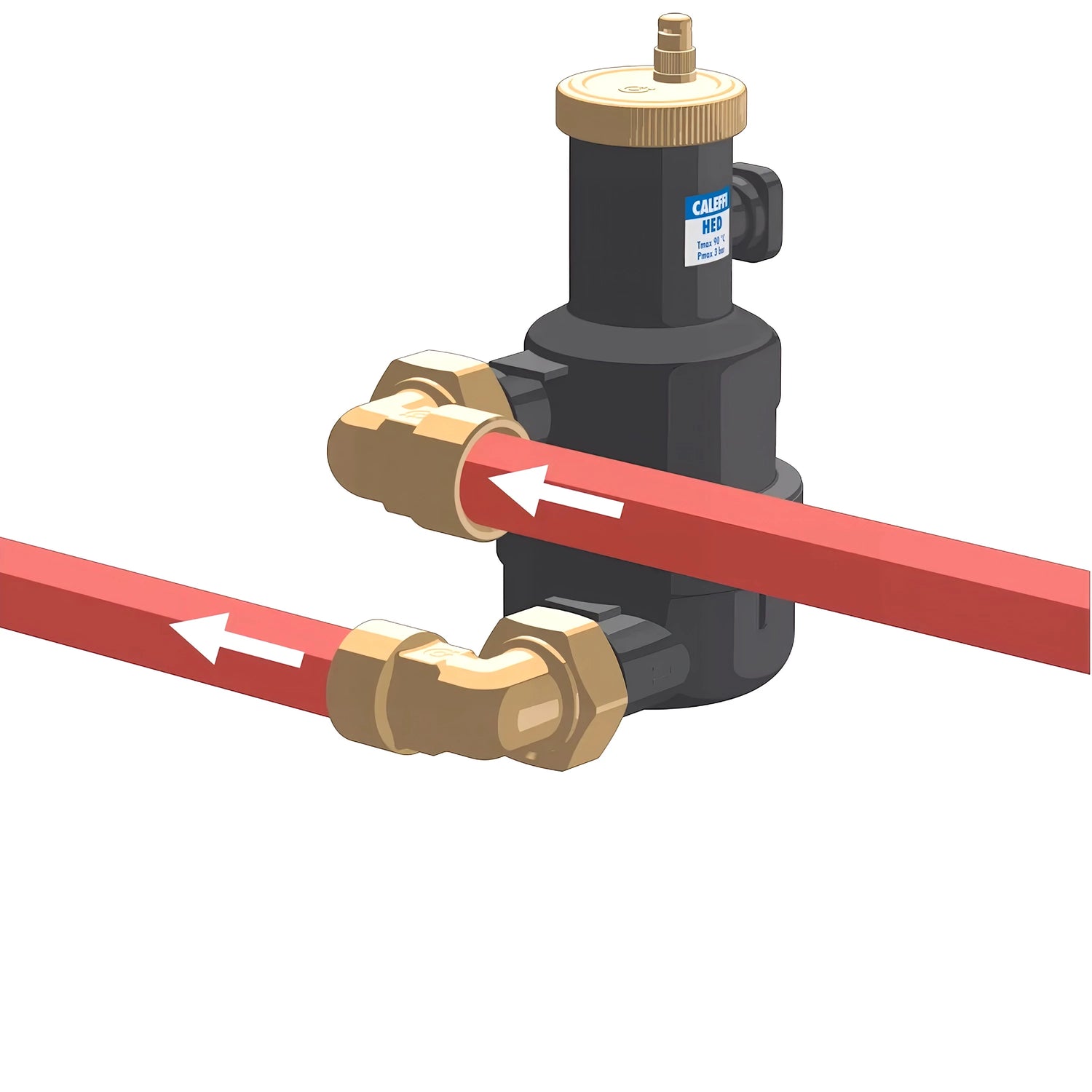

Der Entlüfter wurde speziell für den Einsatz in Wärmepumpenanlagen und Heizsystemen entwickelt und ist zum Patent angemeldet. Er kann in horizontalen und vertikalen Leitungen sowie mit axial drehbaren Anschlüssen installiert werden.

Materialien

Das Gehäuse des CALEFFI HED® besteht aus PA66G30, der Schwimmer aus PP. Führungs- und Schwimmerstange sind aus Messing (EN 12164 CW614N) gefertigt, Schwimmerhebel und Feder aus Edelstahl (EN 10270-3 / AISI 302). Dichtungen bestehen aus EPDM.

Technische Leistungen

Als Arbeitsmedium ist Wasser vorgesehen; der maximale Betriebsdruck sowie der maximale Abblasedruck betragen jeweils 3 bar. Der zulässige Betriebstemperaturbereich liegt zwischen 0 und 90 °C, sodass der Entlüfter für gebräuchliche Heiz- und Wärmepumpenbedingungen geeignet ist.

Anschlüsse und Entleerung

Verfügbar sind 1" IG (ISO 228-1) und 1 1/4" IG (ISO 228-1) Ausführungen mit O-Ring. Der Entleerungsstutzen ist mit einem hygroskopischen Deckel versehen, der eine sichere und kondensationsarme Entwässerung ermöglicht.

Technische Eigenschaften der Isolierung

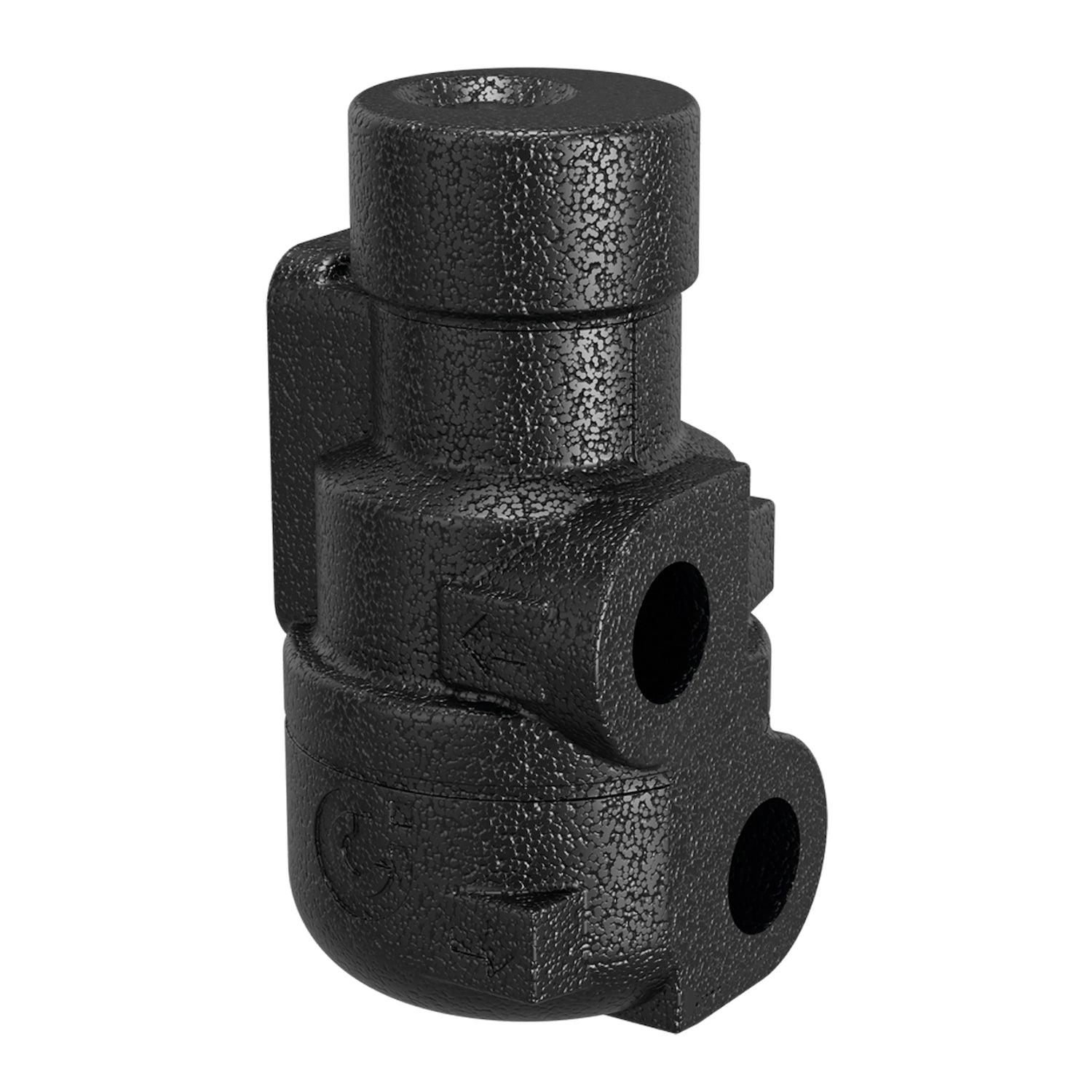

Die mitgelieferte Isolierung besteht aus PPE mit einer Dichte von 38 g/l. Die Wärmeleitfähigkeit beträgt bei 10 °C 0,039 W/(m·K) und die Dampfdiffusionswiderstandszahl liegt bei ≥ 39.700, was hohe Wärmeschutz- und Dampfsperreigenschaften gewährleistet.

Funktionsweise

Die spezielle Anordnung der Anschlüsse erzeugt eine abwärts gerichtete Drehbewegung des Wärmeträgermediums vom oberen zum unteren Anschluss. In der Mitte des Körpers entsteht eine beruhigte Zone, in der sich Mikrobläschen sammeln und an die Außenwand gedrückt werden.

Dank der patentierten Innenform steigt die Luft im mittleren Bereich auf und sammelt sich in der Schwimmerkammer. Dort wird sie vom Schwimmermechanismus erfasst und kontrolliert an die Außenluft abgegeben.

Dimensionierung

Der maximale Durchfluss, bei dem der CALEFFI HED® seine höchste Leistung sicherstellt, beträgt 3 m³/h. Bei geringeren Durchflüssen kann die Wahl des Entlüfters nach dem Rohrleitungsdurchmesser erfolgen, um eine optimale Luftabscheidung zu gewährleisten.

Vorteile

Der Einsatz des Hocheffizienz-Entlüfters reduziert Betriebsgeräusche, minimiert Korrosionsrisiken und beugt funktionsbedingten Störungen vor. Durch die hohe Abscheideleistung verbessern sich Effizienz und Lebensdauer der gesamten Anlage.

Flexibilität bei der Montage (horizontal, vertikal, drehbare Anschlüsse) sowie robuste Materialien machen das Gerät zuverlässig in verschiedenen Anwendungen der Heiz- und Wärmepumpentechnik.

Montagehinweise

Der Entlüfter kann in verschiedenen Rohrorientierungen installiert werden; die Zugänglichkeit zur Schwimmerkammer und zum Entleerungsstutzen sollte für Wartung und Sichtprüfungen gewährleistet sein. Beachten Sie die angegebenen Grenzwerte für Druck und Temperatur.

Produktvarianten

Ausführungen für Kupferleitungen sind als Art.-Nr. 551602 und 551603 verfügbar; für Stahlleitungen sind die Artikel 551606, 551607 und 551617 vorgesehen. Wählen Sie die passende Variante entsprechend der Rohrmaterialien und Rohrabmessungen.

Kurzübersicht technischer Daten

Arbeitsmedium: Wasser; Max. Betriebs-/Abblasedruck: 3 bar; Temperaturbereich: 0–90 °C; Max. Durchfluss für Höchstleistung: 3 m³/h; Anschlüsse: 1" IG / 1 1/4" IG (ISO 228-1) mit O‑Ring; Isolierung: PPE, 38 g/l, λ=0,039 W/(m·K) bei 10 °C, μ ≥ 39.700.

Technische Daten

Materialien

• Gehäuse: PA66G30
• Schwimmer: PP
• Führung und Schwimmerstange: Messing EN 12164 CW614N
• Schwimmerhebel und Feder: Edelstahl EN 10270-3 (AISI 302)
• Dichtungen: EPDM

Leistungen

• Arbeitsmedium: Wasser
• Maximaler Betriebsdruck: 3 bar
• Maximaler Abblasedruck: 3 bar
• Betriebstemperaturbereich:  0-90 °C

Anschlüsse

• 1" IG (ISO 228-1), 1 1/4" IG (ISO 228-1) mit O-Ring
• Entleerungsstutzen: mit hygroskopischem Deckel

Technische Eigenschaften der Isolierung

• Material: PPE
• Dichte: 38 g/l
• Wärmeleitfähigkeit (ISO 8301): bei 10 °C: 0,039 W/(m·K)
• Dampfdiffusionswiderstandszahl (DIN 52615): ≥ 39.700


Lieferumfang

• Hocheffizenz-Entlüfter
• Isolierung (optional)
• Montage- & Bedienungsanleitung
