Barra di distribuzione 2 o 3 circuiti di riscaldamento Sunex

Collettori per circuiti di riscaldamento Sunex: distribuzione efficiente del calore per il tuo impianto di riscaldamento

Panoramica del prodotto

Il collettore per circuito di riscaldamento Sunex è specificamente progettato per impianti di riscaldamento centralizzati con radiatori, riscaldamento a pavimento e sistemi di miscelazione. Consente una distribuzione affidabile dell'acqua di riscaldamento a due o tre circuiti indipendenti, offrendo così opzioni di applicazione flessibili in edifici residenziali e commerciali.

Disponibile nelle versioni a 2 circuiti DN20, 2 circuiti DN25, 3 circuiti DN20 e 3 circuiti DN25, nonché nella versione con filettatura maschio (AG) per un facile collegamento. La struttura robusta e l'isolamento in EPP di alta qualità garantiscono prestazioni durature e perdite di calore minime.

Aree di applicazione

Ideale per nuove costruzioni e ristrutturazioni: che si tratti di riscaldamento a pavimento o a radiatori, il collettore si adatta al vostro impianto e ottimizza la distribuzione del calore. Negli impianti misti con diverse temperature di mandata, eccelle grazie alla sua precisa controllabilità.

Il collettore per circuito di riscaldamento Sunex garantisce un comfort costante anche in edifici commerciali come uffici, studi medici e officine. La sua ampia gamma di varianti consente di adattarlo alle esigenze prestazionali individuali.

Costruzione e materiali

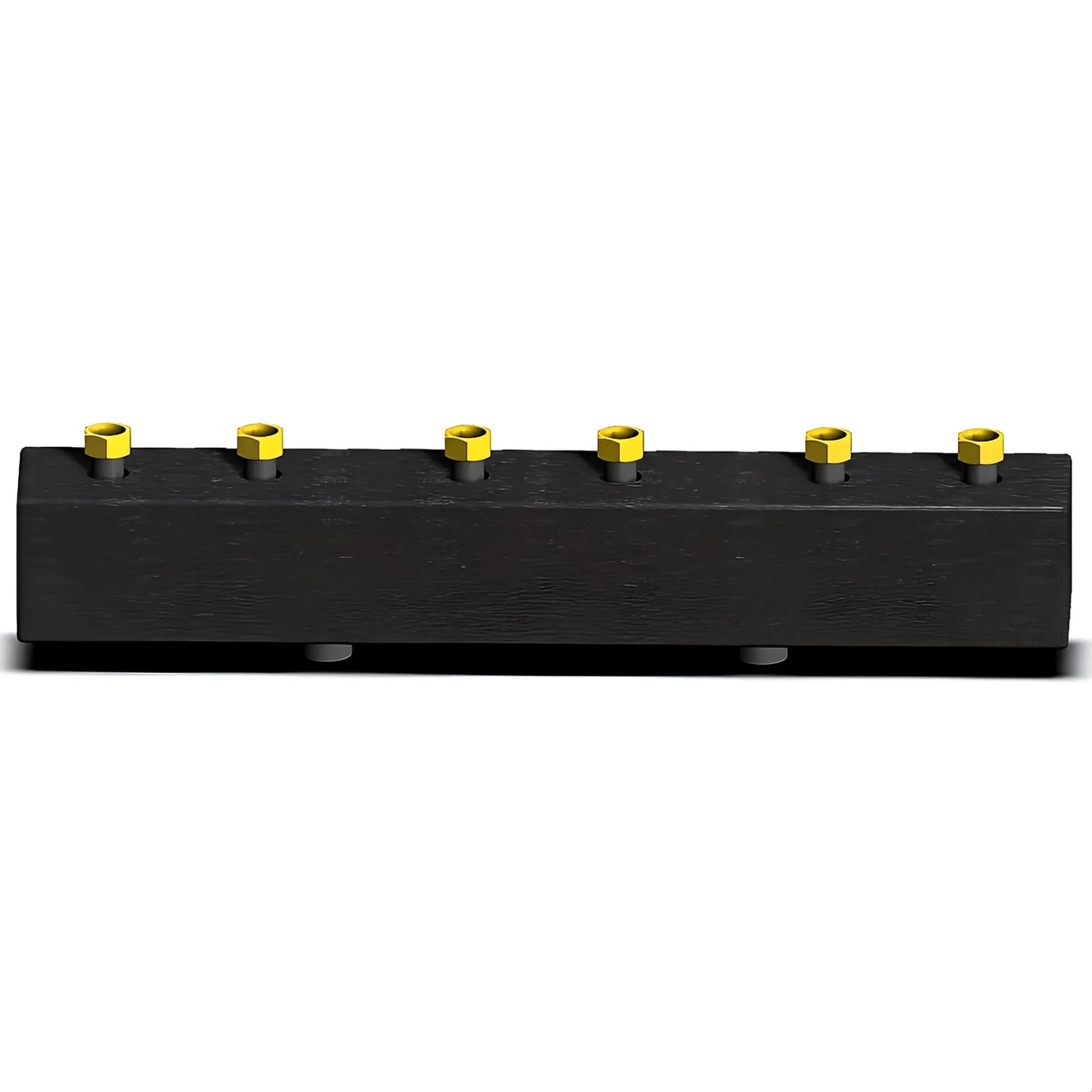

Il corpo principale del collettore è realizzato in acciaio di alta qualità, che garantisce affidabilità anche ad alte temperature e pressioni. I dadi sono in ottone e garantiscono un collegamento resistente alla corrosione.

L'isolamento in EPP da 30 mm di spessore riduce la dispersione termica e migliora l'efficienza del sistema. Il montaggio M8 consente un montaggio a parete facile e sicuro senza staffe aggiuntive.

Tecnologia

Temperatura massima di esercizio: 110 °C | Pressione massima di esercizio: 6 bar. La potenza erogata varia da 29 kW (ΔT=20 K, 2 circuiti DN20) a 54 kW (ΔT=20 K, 2/3 circuiti DN25).

Portate massime: 1,2 m³/h per DN20 e 2,3 m³/h per DN25. Le dimensioni variano a seconda della versione tra 193/137/552 mm e 193/140/862 mm (A/P/L), il peso tra 5,7 e 8,9 kg.

Montaggio e collegamento

Grazie alle marcature chiare sia sul lato caldaia che sul lato circuito di riscaldamento, i collegamenti possono essere eseguiti rapidamente e senza errori. Il lato caldaia è dotato di filettatura esterna (AG). 1" o AG 5/4" disponibile, il lato del circuito di riscaldamento opzionalmente con filettatura interna 1", IG 6/4" o AG 1".

L'hardware di montaggio incluso consente una facile installazione a parete. Il facile accesso a tutti i collegamenti semplifica la manutenzione e la pulizia.

Vantaggi in sintesi

Il collettore di riscaldamento Sunex combina una robusta struttura in acciaio, dadi in ottone resistenti alla corrosione e un efficace isolamento in EPP. Convince per le sue elevate prestazioni, la facilità di installazione e la flessibilità delle opzioni di collegamento.

Perfettamente compatibile con i moderni sistemi di riscaldamento, garantisce una distribuzione affidabile del calore, riduce le perdite di energia e aumenta il comfort abitativo in ogni edificio.

Dati tecnici

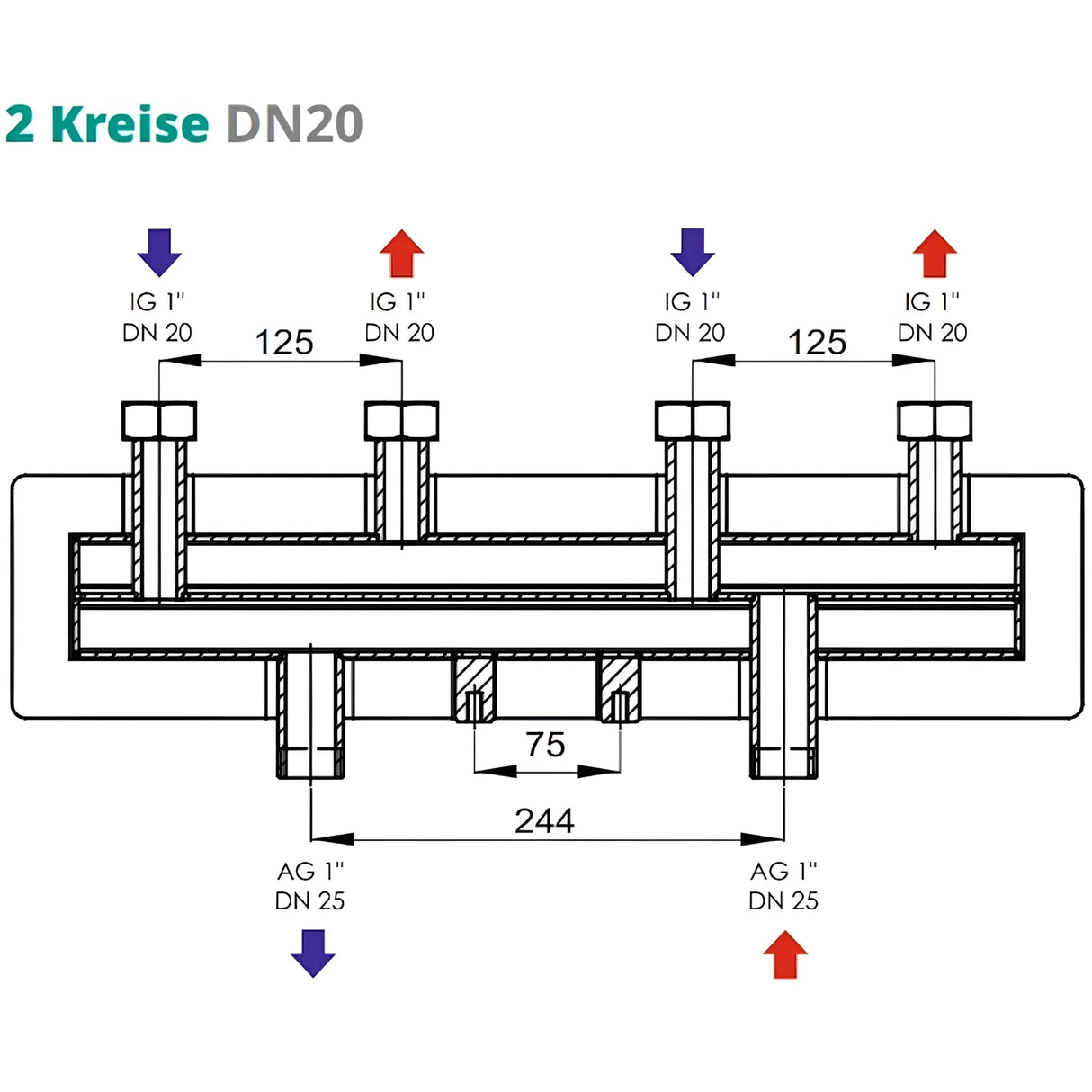

DN20 2 circuiti

• Materiale del distributore: acciaio
• Madre: Ottone
• Isolamento: EPP spessore 30 mm
• Fissaggio: M8
• Dimensioni (A x P x L): 193 x 137 x 552 mm
• Peso: 5,76 kg
• Temperatura massima di esercizio: 110 °C
• Pressione massima di esercizio: 6 bar
• Potenza massima: 29 kW
• Portata massima: 1,2 m/h
• Collegamento lato caldaia: 1" AG
• Collegamento lato circuito di riscaldamento: 1" IG

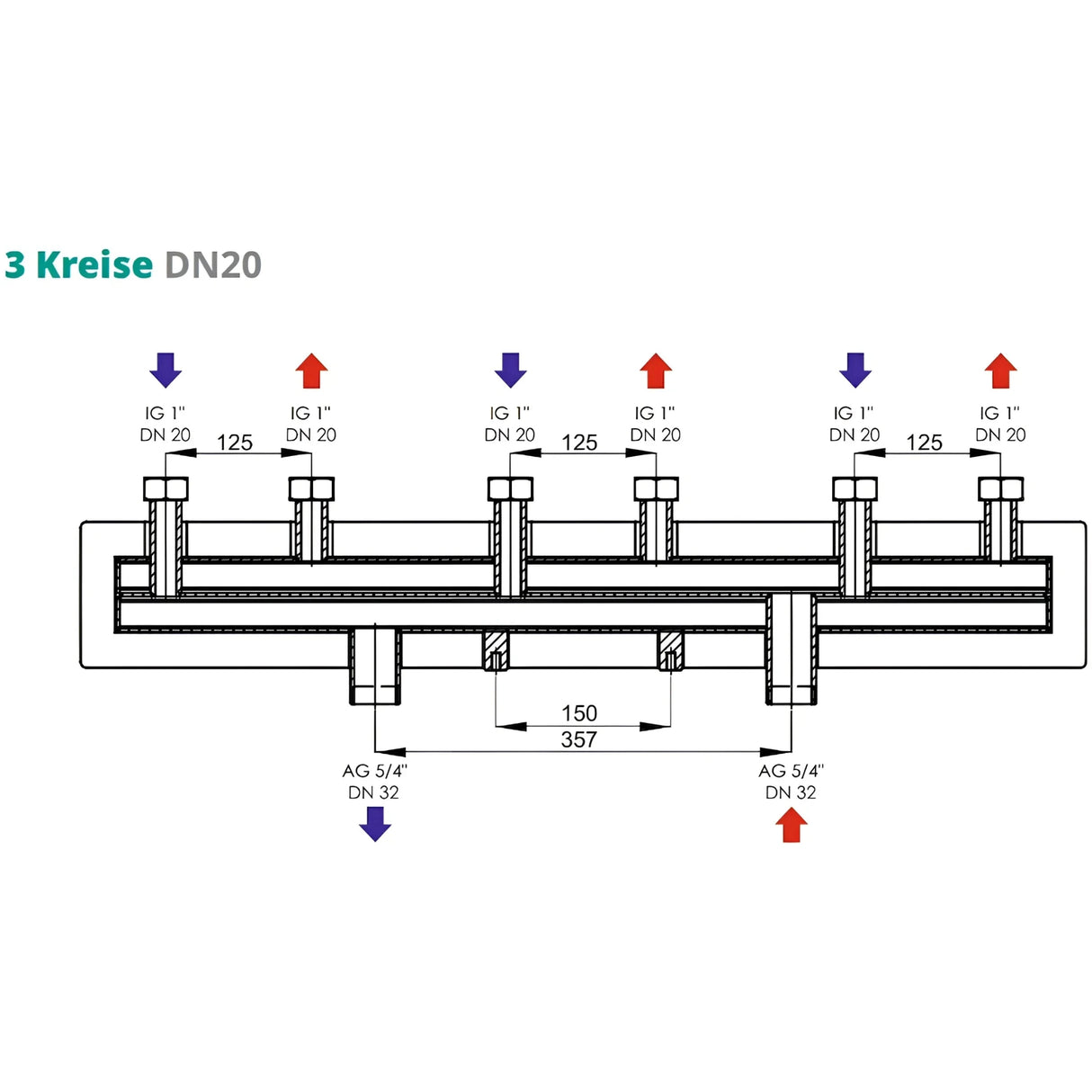

DN20 3 circuiti

• Materiale del distributore: acciaio
• Madre: Ottone
• Isolamento: EPP spessore 30 mm
• Fissaggio: M8
• Dimensioni (A x P x L): 193 x 140 x 862 mm
• Peso: 8,44 kg
• massimoTemperatura di esercizio: 110 °C
• Pressione massima di esercizio: 6 bar
• Potenza massima: 54 kW
• Portata massima: 2,3 m³/h
• Collegamento lato caldaia: 5/4" AG
• Collegamento lato circuito di riscaldamento: 1" IG

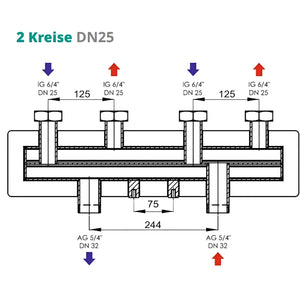

DN25 2 circuiti

• Materiale del distributore: acciaio
• Madre: Ottone
• Isolamento: EPP spessore 30 mm
• Fissaggio: M8
• Dimensioni (A x P x L): 193 x 137 x 552 mm
• Peso: 6,05 kg
• Temperatura massima di esercizio: 110 °C
• Pressione massima di esercizio: 6 bar
• Potenza massima: 54 kW
• Portata massima: 2,3 m³/h
• Collegamento lato caldaia: 5/4" AG
• Collegamento lato circuito di riscaldamento: 6/4" IG

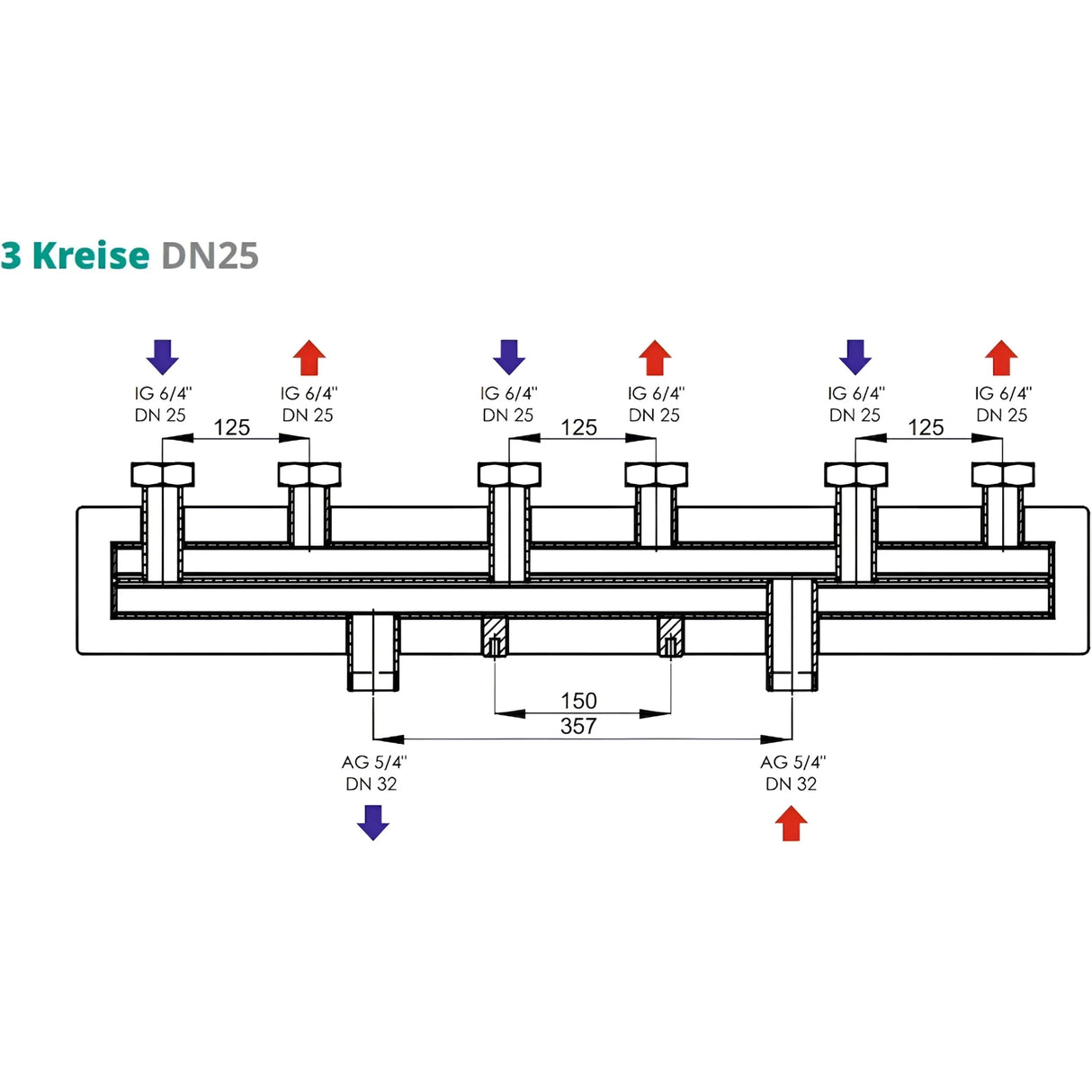

DN25 3 circuiti

• Materiale del distributore: acciaio
• Madre: Ottone
• Isolamento: EPP spessore 30 mm
• Fissaggio: M8
• Dimensioni (A x P x L): 193 x 140 x 862 mm
• Peso: 8,49 kg
• Temperatura massima di esercizio: 110 °C
• Pressione massima di esercizio: 6 bar
• Potenza massima: 54 kW
• Portata massima: 2,3 m³/h
• Collegamento lato caldaia: 5/4" AG
• Collegamento lato circuito di riscaldamento: 6/4" IG

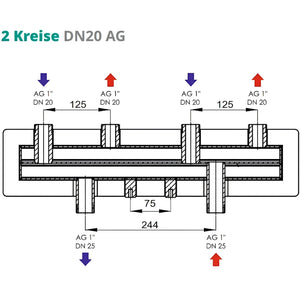

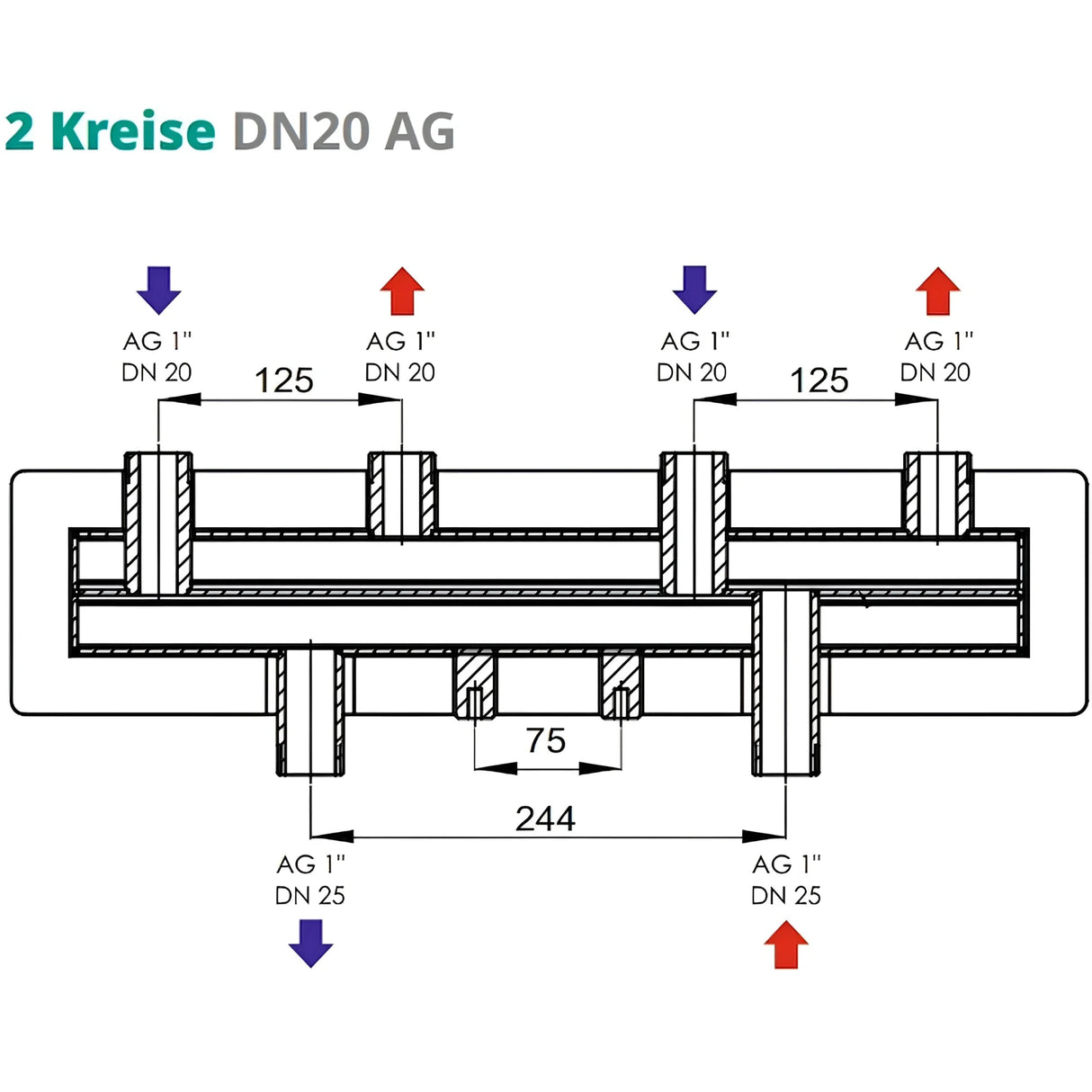

DN20 AG 2 circuiti

• Materiale del distributore: acciaio
• Isolamento: EPP spessore 30 mm
• Fissaggio: M8
• Dimensioni (A x P x L): 170 x 140 x 552 mm
• Peso: 5,7 kg
• Temperatura massima di esercizio: 110 °C
• Pressione massima di esercizio: 6 bar
• Potenza massima: 29 kW
• Portata massima: 1,2 m³/h
• Collegamento lato caldaia: 1" AG
• Collegamento lato circuito di riscaldamento: 1" IG

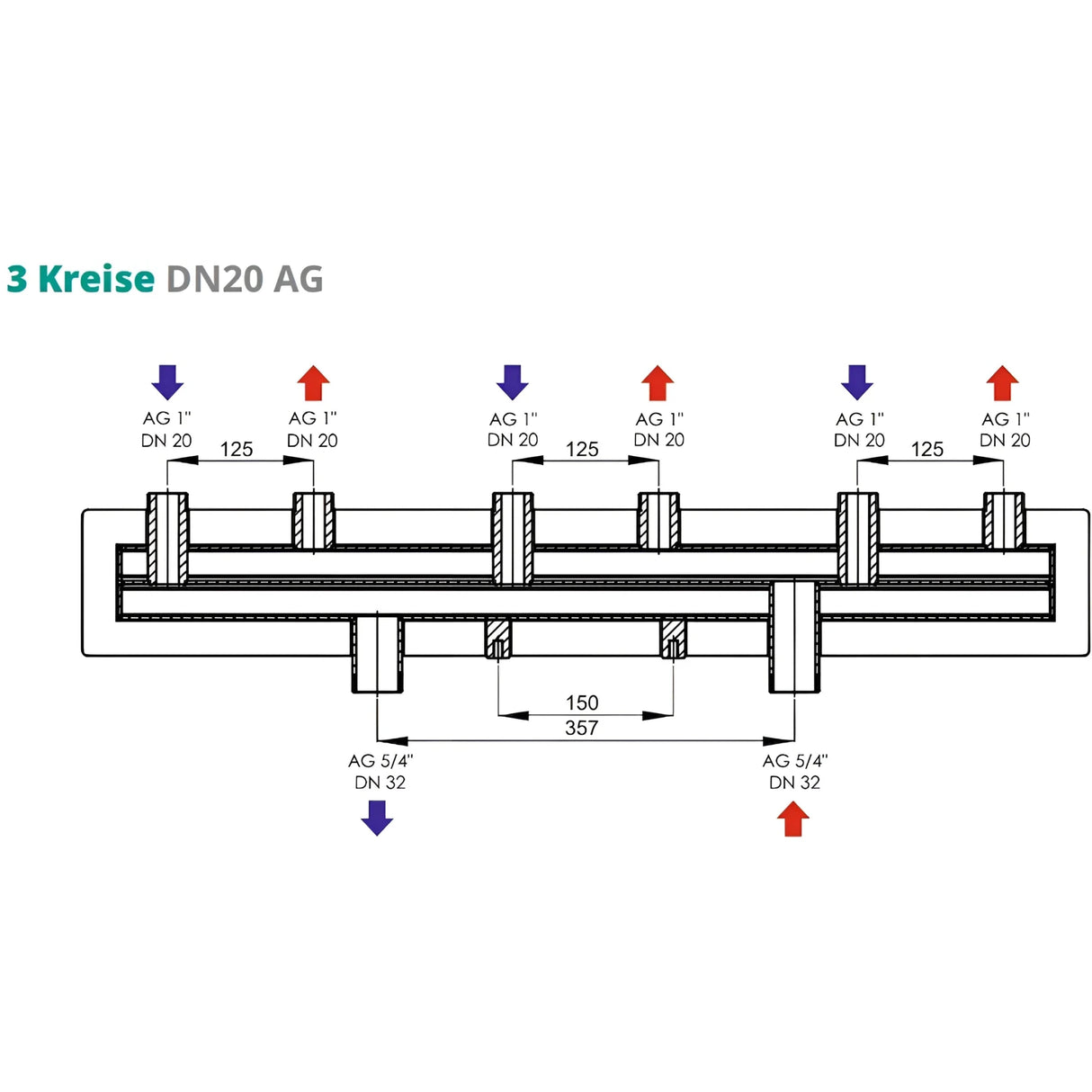

DN20 AG 3 circuiti

• Materiale del distributore: acciaio
• Isolamento: EPP spessore 30 mm
• Fissaggio: M8
• Dimensioni (A x P x L): 170 x 140 x 862 mm
• Peso: 8,9 kg
• Temperatura massima di esercizio: 110 °C
• Pressione massima di esercizio: 6 bar
• Potenza massima: 54 kW
• Portata massima: 2,3 m³/h
• Collegamento lato caldaia: 5/4" AG
• Collegamento lato circuito di riscaldamento: 1" IG

Contenuto della confezione

• Distributore del circuito di riscaldamento di vostra scelta
• Assemblea & Manuale utente

Scaricamento

• Scheda dati
