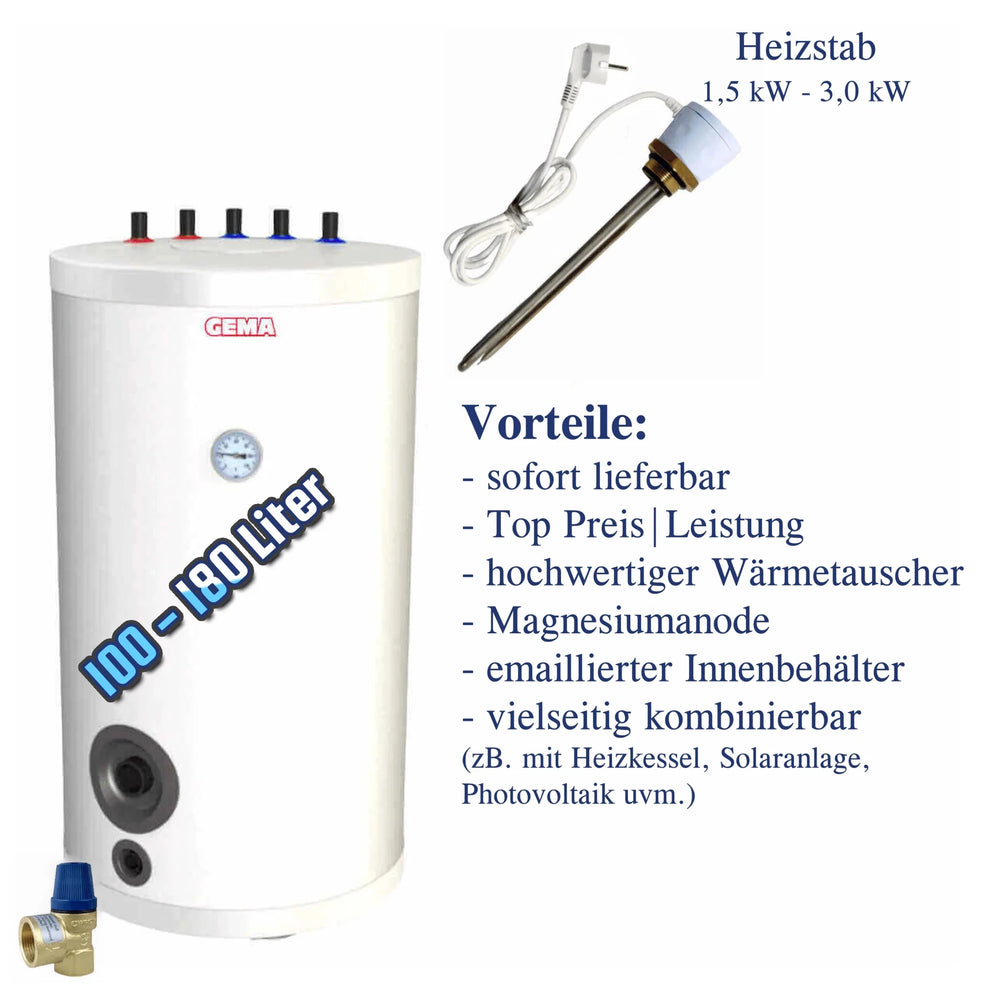

GEMA spremnik tople vode za potrošnu vodu s 1 izmjenjivačem topline (100–180 litara)

Učinkovito grijanje tople vode

GEMA spremnik tople vode s integriranim izmjenjivačem topline nudi centralno rješenje za sigurno i učinkovito zagrijavanje potrošne vode. Unutarnja jedinica izmjenjivača topline koristi energiju iz solarnog termalnog sustava ili toplinu iz bojlera, čime se osigurava dosljedno visoka razina udobnosti tople vode.

Kombinacijom s vašim fotonaponskim sustavom i opcionalnim grijaćim elementom možete dodatno povećati prinos energije. Na taj način možete imati koristi od neovisne, ekološki prihvatljive proizvodnje tople vode čak i u danima s malo sunca.

Zaštita od korozije i trajnost

Za dugotrajan i nesmetan rad, unutrašnjost spremnika obložena je visokokvalitetnim emajlom. Osim toga, velikodušno dimenzionirana magnezijeva žrtvena anoda štiti metal od korozije i značajno produžuje njegov vijek trajanja.

Čvrsta poliuretanska pjena (PUR) izolacija minimizira gubitak topline i održava niske troškove energije. Čak i pri maksimalnim opterećenjima skladištenja do 95 °C, materijal pouzdano funkcionira i zadržava svoj oblik.

Fleksibilnost i mogućnosti povezivanja

Spremnik tople vode ima sve standardne priključke: vodove za grijanje i povrat, dovod i povrat pitke vode te cirkulaciju s muškim navojem ¾". Dodatni priključak za električni grijač od 1 ½" može se naknadno ugraditi za integraciju dodatnih generatora topline.

Ovaj sustav je kompatibilan s kotlovima na čvrsto gorivo, drva, pelete i kombiniranim kotlovima, kao i solarnim termalnim sustavima. To ga čini svestranim i fleksibilno se prilagođava postojećim konceptima grijanja.

Tehnički podaci i varijante modela

Volumeni spremnika kreću se od 100 do 180 litara i pouzdano pokrivaju potrebe za toplom vodom malih i srednjih kućanstava. Ovisno o modelu, površina izmjenjivača topline varira između 1,2 i 1,67 m², a kapacitet izmjenjivača između 5,3 i 7,8 litara.

Maksimalni radni tlakovi su 6 bara za spremnik i izmjenjivač, s maksimalnom temperaturom od 95 °C u spremniku i 100 °C u izmjenjivaču. Gubitci topline kreću se između 28 i 42 vata, ovisno o volumenu.

Dimenzije i težine:

– 100 litara: Ø 625 × 770 mm, prazno 64 kg
– 120 litara: Ø 565 × 1045 mm, prazno 71 kg
– 150 litara: Ø 625 × 980 mm, prazno 76 kg
– 180 litara: Ø 715 × 1030 mm, prazno 88 kg

Naknadno ugradivi električni grijaći element

Za dodatne potrebe za toplinom može se ugraditi grijač od 1,5 kW, 2,0 kW ili 3,0 kW. Sve verzije imaju regulator temperature (23–75 °C), sigurnosni ograničivač (85 °C) i rade sa stupnjem zaštite IP44.

Električno izolirana konstrukcija s plastičnim kućištem i temperaturno stabiliziranom legurom (legura 825) jamči visoku zaštitu od korozije. Grijaći elementi rade jednofazno (230 V/16 A) i pružaju fleksibilnu potporu po potrebi.

Tehnički podaci Spremnik od 100 litara

• Volumen: 100 litara
• Površina izmjenjivača topline: 1,2 m²
• Kapacitet izmjenjivača topline: 5,27 litara
• Priključak polaza i povrata grijanja: 3/4" AG
• Priključak dovoda i povrata potrošne vode: 3/4" AG
• Priključak za cirkulaciju: 3/4" AG
• Priključak magnezijeve anode: 1 1/4" IG
• Priključak za električno grijanje: 1 1/2" IG
• Toplinska izolacija: poliuretanska pjena (PUR)
• Maks. radna temperatura skladištenja 95 °C
• Maks. radni tlak spremnika/izmjenjivača topline: 6 bara
• Maks.Radna temperatura izmjenjivača topline 100 °C
• Gubitak: 28 vata
• Dimenzije s izolacijom (promjer x visina): 625 x 770 mm
• Težina (prazno): 64 kg

Tehnički podaci 120 litara

• Volumen: 120 litara
• Površina izmjenjivača topline: 1,4 m²
• Kapacitet izmjenjivača topline: 6,1 litara
• Priključak polaza i povrata grijanja: 3/4" AG
• Priključak dovoda i povrata potrošne vode: 3/4" AG
• Priključak za cirkulaciju: 3/4" AG
• Priključak magnezijeve anode: 1 1/4" IG
• Priključak za električno grijanje: 1 1/2" IG
• Toplinska izolacija: poliuretanska pjena (PUR)
• Maks. radna temperatura skladištenja 95 °C
• Maks. radni tlak spremnika/izmjenjivača topline: 6 bara
• Maks. radna temperatura izmjenjivača topline 100 °C
• Gubitak: 32 vata
• Dimenzije s izolacijom (promjer x visina): 565 x 1045 mm
• Težina (prazno): 71 kg

Tehnički podaci 150 litara

• volumen150 litara
• Površina izmjenjivača topline: 1,4 m²
• Kapacitet izmjenjivača topline: 6,1 litara
• Priključak polaza i povrata grijanja: 3/4" AG
• Priključak dovoda i povrata potrošne vode: 3/4" AG
• Priključak za cirkulaciju: 3/4" AG
• Priključak magnezijeve anode: 1 1/4" IG
• Priključak za električno grijanje: 1 1/2" IG
• Toplinska izolacija: poliuretanska pjena (PUR)
• Maks. radna temperatura skladištenja 95 °C
• Maks. radni tlak spremnika/izmjenjivača topline: 6 bara
• Maks. radna temperatura izmjenjivača topline 100 °C
• Gubitak: 36 vata
• Unutarnji promjer spremnika: 510 mm
• Dimenzije s izolacijom (promjer x visina): 625 x 980 mm
• Težina (prazno): 76 kg

Tehnički podaci 180 litara

• Volumen: 183 litre
• Površina izmjenjivača topline: 1,67 m²
• Kapacitet izmjenjivača topline: 7,8 litara
• Priključak polaza i povrata grijanja: 3/4" AG
• Priključak dovoda i povrata potrošne vode: 3/4" AG
• Priključak za cirkulaciju: 3/4" AG
• Priključak magnezijeve anode: 1 1/4" IG
• Priključak za električno grijanje: 1 1/2" IG
• Toplinska izolacija: poliuretanska pjena (PUR)
• Maks. radna temperatura skladištenja 95 °C
• Maks. radni tlak spremnika/izmjenjivača topline: 6 bara
• Maks. radna temperatura izmjenjivača topline 100 °C
• Gubitak: 42 vata
• Unutarnji promjer spremnika: 715 mm
• Dimenzije s izolacijom (promjer x visina): 715 x 1030 mm
• Težina (prazno): 88 kg

Tehnički podaci grijaćeg elementa 1,5 kW

• Izlaz grijanja: 1,5 kW
• Raspon temperature: 5-75°C
• Histereza uključivanja: 7-10°C
• Duljina ugradnje: 300 mm
• Negrijana duljina: 70 mm
• Sigurnosni ograničivač temperature: 93°C
• Priključak: 1 ½" AG
• Maks. radni tlak: 10 bara
• Klasa zaštite: IPX4
• Materijal grijaće zavojnice: Legura 825
• Materijal kućišta: plastika, bijela
• Napajanje: 230V/16A, jednofazno
• Priključni kabel: 1,5 metara sa Schuko utikačem

Tehnički podaci grijaćeg elementa 2,0 kW

• Izlaz grijanja: 2 kW
• Regulacija temperature: 5-75°C
• Histereza uključivanja: 7-10°C
• Duljina ugradnje: 300 mm
• Negrijana duljina: 70 mm
• Sigurnosni ograničivač temperature: 93°C
• Priključak: 1 1/2" vanjski navoj
• Klasa zaštite: IPX4
• Maks.Radni tlak: 10 bara
• Materijal vanjske ljuske: plastika, bijela
• Materijal grijaće zavojnice: Legura 825
• Napajanje: jednofazno 230 V/16 A
• Duljina kabela: 1,5 metara sa Schuko utikačem

Tehnički podaci Grijaći element 3,0 kW

• Izlaz grijanja: 3 kW
• Postavka temperature: 5°C do 75°C
• Histereza uključivanja: 7-10°C
• Duljina ugradnje: 420 mm
• Negrijana duljina: 100 mm
• Sigurnosni ograničivač temperature: 93°C
• Priključak: 1 1/2" AG
• Napajanje: 400 V
• Klasa zaštite: IPX4
• Maksimalni radni tlak: 10 bara
• Materijal grijaće zavojnice: Legura 825

Opseg isporuke

– GEMA spremnik tople vode s izmjenjivačem topline i izolacijom
– Sigurnosni ventil s membranom
– Upute za uporabu i održavanje
– Opcionalno: Samostalni električni grijač
