Kombinirani spremnik toplinske pumpe WK – Inovativni 2-u-1 spremnik za grijanje i toplu vodu

Struktura i funkcionalni princip

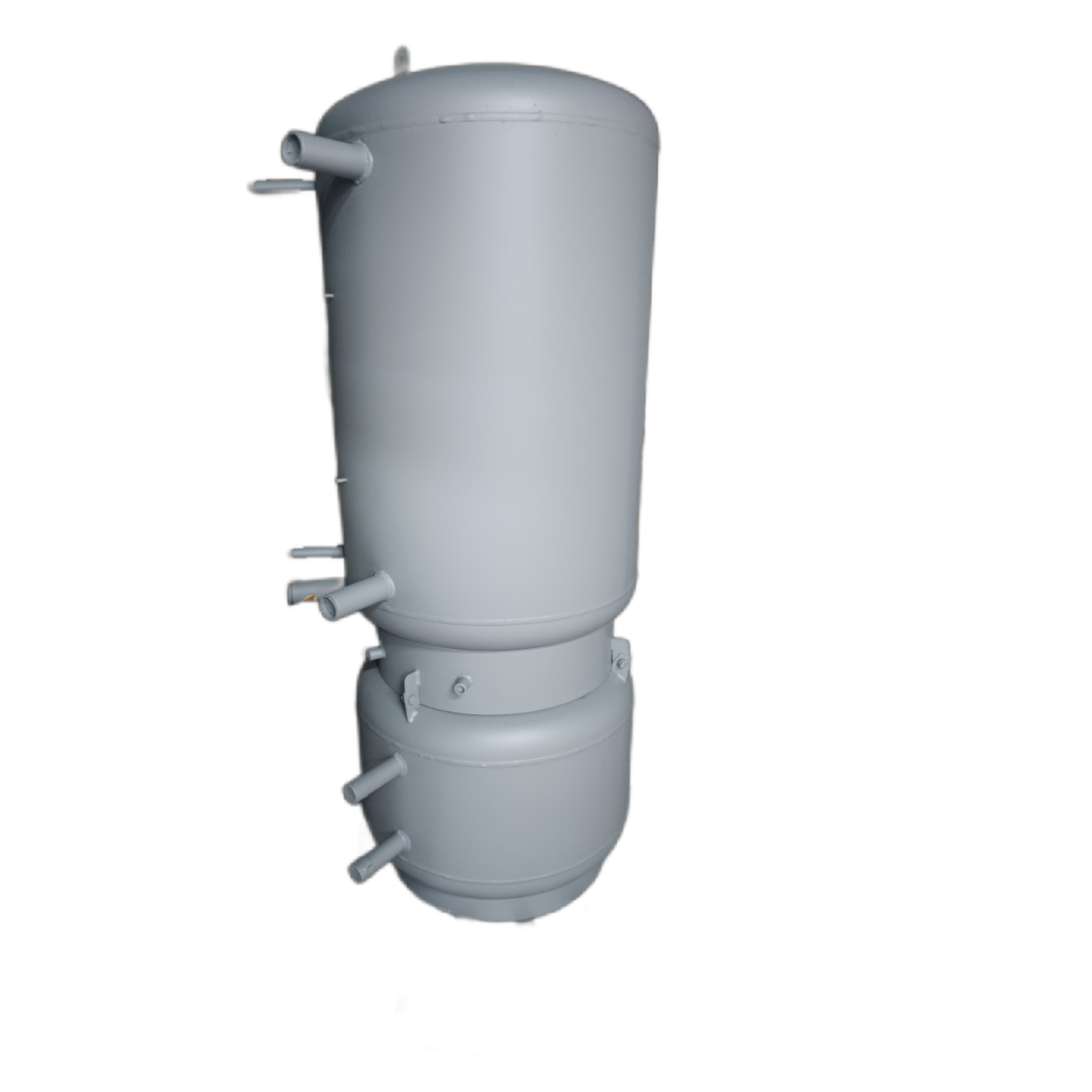

Kombinirani spremnik WK kombinira dvije funkcije skladištenja u kompaktnom kućištu. Gornji dio higijenski zagrijava svježu vodu pomoću valovite cijevi od nehrđajućeg čelika, dok donji dio služi kao međuspremnik za krug grijanja. Inovativni slojeviti kanal jasno odvaja temperaturne zone i minimizira gubitak topline.

Ovaj dizajn omogućuje istovremenu pripremu tople vode i grijanje ili hlađenje. Ljeti toplinska pumpa koristi međuzonu za aktivno hlađenje podnog grijanja, dok se topla voda i dalje osigurava udobno i sigurno.

Higijensko zagrijavanje svježe vode protočnim principom

The Priprema tople vode Sustav radi na principu protoka, osiguravajući stalnu opskrbu svježom, mikrobiološki sigurnom vodom. Valovita cijev od nehrđajućeg čelika nudi visoku otpornost na koroziju i dugi vijek trajanja.

Budući da se voda zagrijava samo kada je potrebno, ne pohranjuje se stajaća voda. To povećava zaštitu od rasta legionele i smanjuje potrošnju energije u stanju pripravnosti.

Međuspremnik za grijanje i hlađenje

Ogrjevna voda se privremeno pohranjuje u donjem spremniku. Zahvaljujući velikom kapacitetu međuspremnika, kombinirani spremnik rasterećuje toplinsku pumpu tijekom promjenjivih opterećenja i produžuje njezin vijek trajanja. Istovremeno se mogu kompenzirati temperaturne fluktuacije u sustavu grijanja.

Ljeti toplinska pumpa može raditi obrnuto kao rashladni uređaj. Međuzona tada služi kao točka odvođenja topline za učinkovito hlađenje sustava podnog grijanja - bez ikakvih dodatnih komponenti.

Izolacija i prijevoz

Skladišna jedinica opremljena je sa 100 mm EPS izolacije i obložena je srebrno-sivom plastičnom oblogom. To minimizira gubitke temperature i gubitak energije u okoliš iz podnožja jedinice.

Obje skladišne jedinice mogu se po potrebi rastaviti i odvojeno transportirati. To značajno pojednostavljuje ugradnju u skučenim podrumima ili teško dostupnim prostorima.

Tehnički podaci na prvi pogled

Kombinirani spremnik dostupan je u dvije veličine: WK 600 s kapacitetom međuspremnika od 420 litara i spremnikom za svježu vodu od 200 litara, te WK 800 s kapacitetom međuspremnika od 550 litara i spremnikom za svježu vodu od 300 litara. Dva priključka za grijaće elemente (svaki 1 1/2") omogućuju električno dogrijavanje ili rad s pojačalom.

Jasna odvojenost volumetrijskih odjeljaka omogućuje velike temperaturne razlike između odjeljaka za toplu vodu i međuspremnika. To omogućuje maksimalnu fleksibilnost i učinkovitost u svakoj fazi rada.

Instalacija i održavanje

Priključci za svježu vodu, grijanje i električne grijače su pregledno raspoređeni i lako dostupni. Standardni priključci olakšavaju spajanje na uobičajene sustave toplinskih pumpi i razdjelnike grijanja.

Radovi održavanja uglavnom su ograničeni na pregled brtvi i provjeru izolacije. Po potrebi se obje polovice spremnika mogu zasebno ukloniti i pojedinačno pregledati ili zamijeniti.

Scenariji primjene

Idealno za obiteljske kuće, višestambene zgrade ili poslovne objekte kojima je potrebna učinkovita kombinacija tople vode, podrške grijanju i hlađenju. Spremnik se također može lako koristiti u kombinaciji sa solarnom toplinskom energijom.

Zahvaljujući modularnom dizajnu i fleksibilnim mogućnostima ugradnje, kombinirani spremnik WK može se integrirati u gotovo svaki postojeći ili novi sustav toplinske pumpe. Operateri imaju koristi od minimalnih prostornih potreba i značajnog potencijala uštede.

Zaključak

The Kombinirano skladištenje toplinske pumpe WK nudi savršeno rješenje za moderne koncepte grijanja i hlađenja. Svojim 2-u-1 dizajnom, učinkovitim slojevitim kanalom i robusnom izolacijom osigurava maksimalnu udobnost i minimalne operativne troškove.

Bilo da se radi o novogradnji ili naknadnoj ugradnji – s kombiniranim spremnikom WK ispunjavate sve zahtjeve za održivu i budućnost osiguranu tehnologiju grijanja i hlađenja.

Tehnički detalji WK600

• Neto kapacitet tople vode: 420 litara
• Neto kapacitet međuspremnika: 200 litara
• Promjer bez izolacije: 700 mm
• Promjer s PU izolacijom: 1000 mm
• Klasa energetske učinkovitosti izolacije: A
• Visina s izolacijom: 1.930 mm
• Nagibna dimenzija bez izolacije: 1.960 mm
• Pokazatelj uspješnosti NL: 1,6
• Kapacitet: 220
• Površina grijanja valovite cijevi od nehrđajućeg čelika: 12,0 m²
• Priključci: 4 x 1/2" 2 x 1 1/2" & 1 x 1 1/4"
• Maks. radni tlak spremnika: 5 bara
• Maks. radni tlak valovite cijevi od nehrđajućeg čelika: 10 bara
• Maks. radna temperatura: 95 °C

Tehnički detalji WK800

• Neto kapacitet tople vode: 550 litara
• Neto kapacitet međuspremnika: 300 litara
• Promjer bez izolacije: 790 mm
• Promjer s PU izolacijom: 1100 mm
• Klasa energetske učinkovitosti izolacije: A
• Visina s izolacijom: 2.050 mm
• Nagibna dimenzija bez izolacije: 2.080 mm
• Indeks performansi NL: 1,8
• Kapacitet: 310
• Površina grijanja valovite cijevi od nehrđajućeg čelika: 12,0 m²
• Priključci: 4 x 1/2" 2 x 1 1/2" & 1 x 1 1/4"
• Maks. radni tlak spremnika: 5 bara
• Maks. radni tlak valovite cijevi od nehrđajućeg čelika: 10 bara
• Maks. radna temperatura: 95 °C

Opseg isporuke

• 1x Kombinirano skladištenje toplinske pumpe
• Upute za montažu i uporabu

Preuzmi

• Podatkovni list
